Briteq BT-NODE24 MK2 (3pin XLR) - Nodo Art-Net y sACN de Alta Velocidad con 4 Puertos DMX y Alimentación PoE

Briteq BT-NODE24 MK2 (3pin XLR) - Nodo Art-Net y sACN de Alta Velocidad con 4 Puertos DMX y Alimentación PoE

El Briteq BT-NODE24 MK2 es un dispositivo de red avanzado diseñado específicamente para la distribución, conversión y gestión de señales de iluminación en entornos profesionales. Funcionando como un nodo de alta velocidad compatible con los protocolos Art-Net y sACN, este equipo se encarga de transformar y enrutar datos de red hacia señal DMX estándar y viceversa. Su arquitectura de grado industrial lo convierte en el núcleo de comunicaciones ideal para proyectos de iluminación arquitectónica, estudios de televisión, teatros y giras de espectáculos donde la estabilidad de la señal es un requisito fundamental.

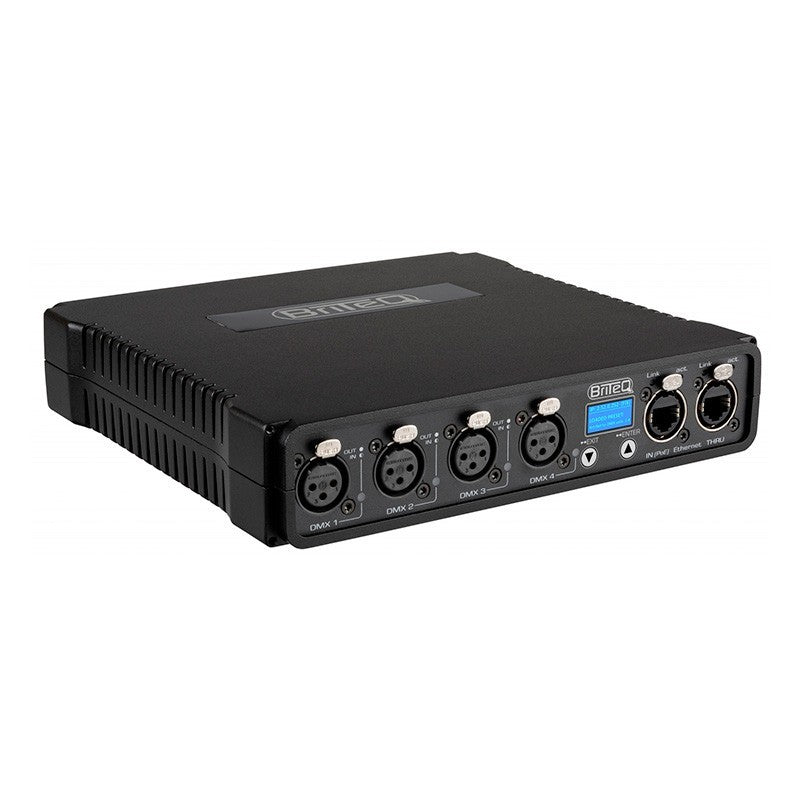

Este modelo viene equipado con cuatro puertos DMX altamente configurables, todos ellos integrando conectores XLR de 3 pines de la prestigiosa marca Neutrik. Cada puerto puede ser ajustado de manera independiente como entrada o salida, adaptándose con precisión a las necesidades de topología de cada instalación. Además, el equipo soporta de forma nativa el protocolo RDM sobre Art-Net, lo que permite la configuración bidireccional y la monitorización remota de las luminarias compatibles conectadas a la línea, reduciendo el tiempo de mantenimiento y puesta en marcha.

La conectividad de red es gestionada por un conmutador Gigabit Ethernet de alto rendimiento basado en tecnología Marvell. Esta integración asegura una transferencia de datos sin latencia de enlace, lo que resulta crítico en producciones con sincronización de alto nivel. Para garantizar una fiabilidad extrema, el nodo incorpora una función de derivación automática de Ethernet o "Ethernet bypass". Si el dispositivo sufre una interrupción en su alimentación eléctrica, la conexión de red principal no se interrumpe, permitiendo que la información siga fluyendo hacia el resto de los equipos en la red. En cuanto a su control, el Briteq BT-NODE24 MK2 dispone de una nítida pantalla gráfica OLED y una interfaz web integrada de fácil acceso, la cual está completamente optimizada para su uso en dispositivos móviles, ordenadores y tablets.

Características principales

• Puertos configurables de alto rendimiento: Dispone de 4 puertos DMX con conectores Neutrik XLR de 3 pines que pueden actuar de manera flexible. Como entrada admiten modo normal, y como salida soportan los modos single, LTP, HTP y ZERO.
• Aislamiento eléctrico absoluto: Cuenta con un aislamiento eléctrico del 100% entre todas las entradas y salidas, garantizando que un cortocircuito o problema de tensión en un puerto no afecte al funcionamiento de los demás.
• Conectividad Gigabit sin latencia: Integra un switch Marvell compatible con el estándar IEEE 802.3-2005 para redes Gigabit Ethernet de alta velocidad sobre grandes distancias de cableado.
• Sistema de seguridad de derivación de red (Bypass): Derivación automática de la señal Ethernet en caso de fallo o pérdida de suministro eléctrico, protegiendo la integridad y continuidad de toda la instalación de red.

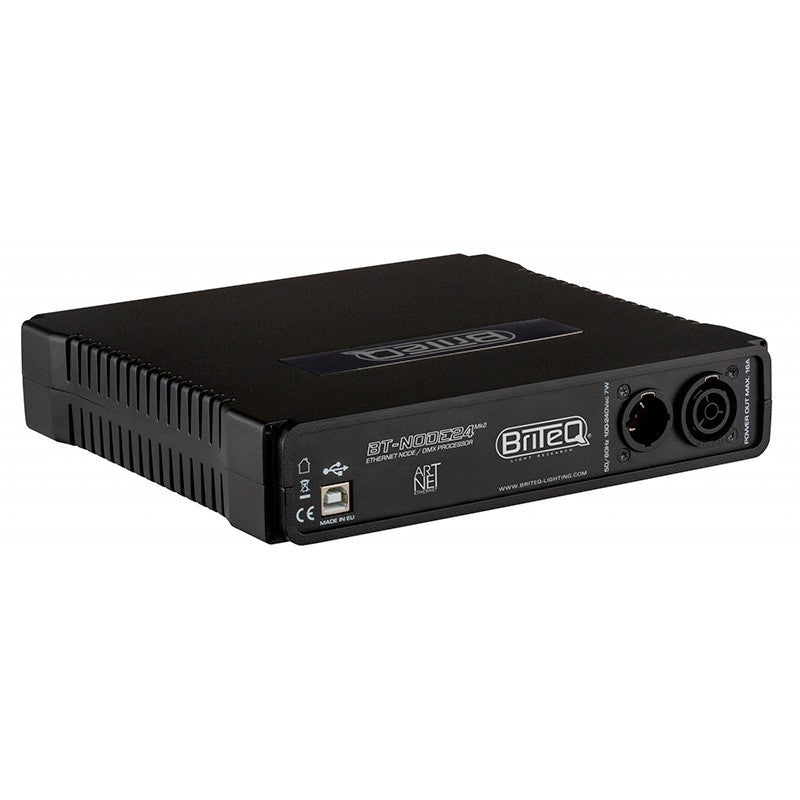

• Opciones de alimentación dual: Puede ser alimentado mediante corriente alterna estándar usando conectores Neutrik powerCON TRUE1 (100-240 VCA) con capacidad de conexión en cadena, o a través de tecnología PoE (Power over Ethernet) de clase 0 (36V a 57V), utilizando un único cable para datos y corriente.
• Interfaz de gestión intuitiva: Configuración ágil a través de su pantalla gráfica OLED frontal o mediante su servidor web integrado compatible con teléfonos móviles, lo que facilita el ajuste de redes DHCP, universos, subredes y presets personalizados.
• Construcción modular y resistente: Carcasa de metal fundido a presión en un formato compacto de media unidad de rack de 19 pulgadas. Se incluyen adaptadores para montar una o dos unidades juntas en 1U de rack.

Beneficios para el diseño e instalación de iluminación

La adopción del Briteq BT-NODE24 MK2 agiliza de manera significativa la configuración de infraestructuras de iluminación complejas. Gracias al soporte de PoE, los instaladores pueden reducir notablemente el volumen de cableado, alimentando el nodo y transfiriendo datos simultáneamente desde un switch PoE estándar. Esto proporciona una gran ventaja en ubicaciones de difícil acceso, como techos elevados o varas de teatro, donde llevar una toma de corriente dedicada puede resultar costoso o logísticamente complejo.

Su capacidad para gestionar hasta 2.048 canales DMX y su absoluta compatibilidad con protocolos avanzados como sACN, aseguran un control fluido y preciso de luminarias de última generación y de alta densidad de píxeles. La gestión web remota facilita la vida de los técnicos de iluminación, quienes pueden revisar el estado de la red, hacer ajustes de universos y verificar la comunicación RDM directamente desde la pista o el escenario usando únicamente su teléfono inteligente.

Casos de uso

La versatilidad del nodo permite su despliegue en multitud de escenarios de iluminación profesional. En el sector de instalaciones fijas, es la pieza clave para teatros, auditorios, clubes nocturnos y centros de convenciones, gracias a su formato apilable en rack y soporte DHCP. Por otro lado, en el mercado del alquiler (Rental) y las producciones audiovisuales, el dispositivo destaca por su chasis de fundición robusto y su total aislamiento eléctrico, protegiendo la mesa de control de posibles retornos de tensión originados en el cableado del escenario.

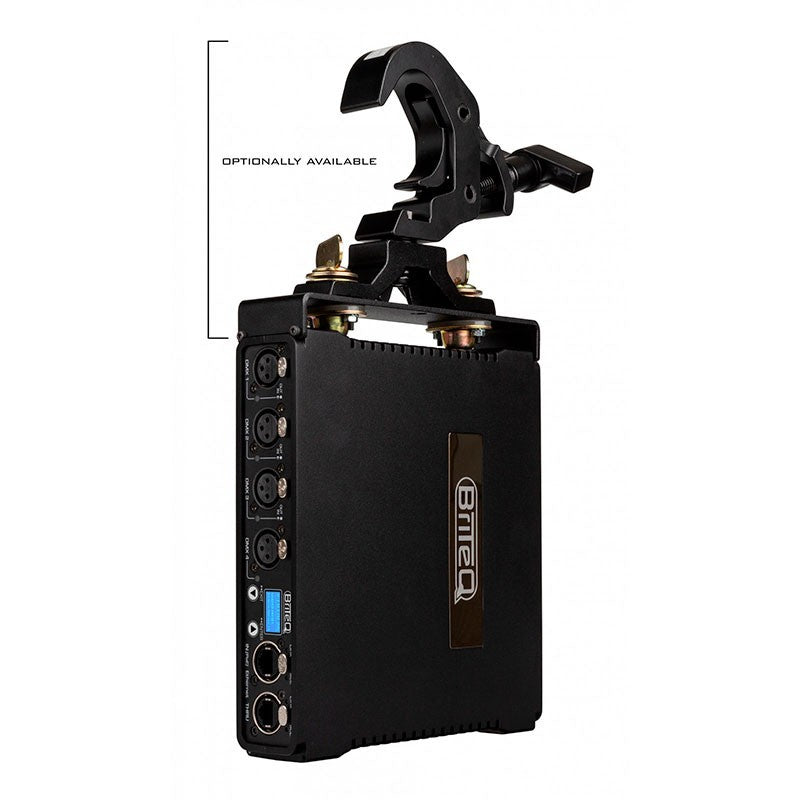

También resulta idóneo para instalaciones en trusses en festivales o giras, existiendo la posibilidad de adaptarle soportes ajustables, garras tipo omega o protectores de goma especiales para uso directo sobre el suelo del escenario o ambientes exigentes.

Preguntas frecuentes

• ¿Es posible alimentar el nodo sin necesidad de una toma de corriente tradicional?
  Sí, el equipo cuenta con tecnología PoE (Power over Ethernet) de clase 0, lo que permite alimentarlo directamente a través del cable de red si este está conectado a un switch que suministre energía.
• ¿Qué ocurre con el flujo de datos si el nodo se apaga repentinamente?
  Gracias a su función de derivación automática de Ethernet, si el equipo pierde su alimentación eléctrica, el switch interno actúa como un puente directo, permitiendo que la señal de red continúe llegando a los demás nodos o dispositivos conectados a continuación.
• ¿Puedo controlar y asignar universos DMX desde un teléfono móvil?

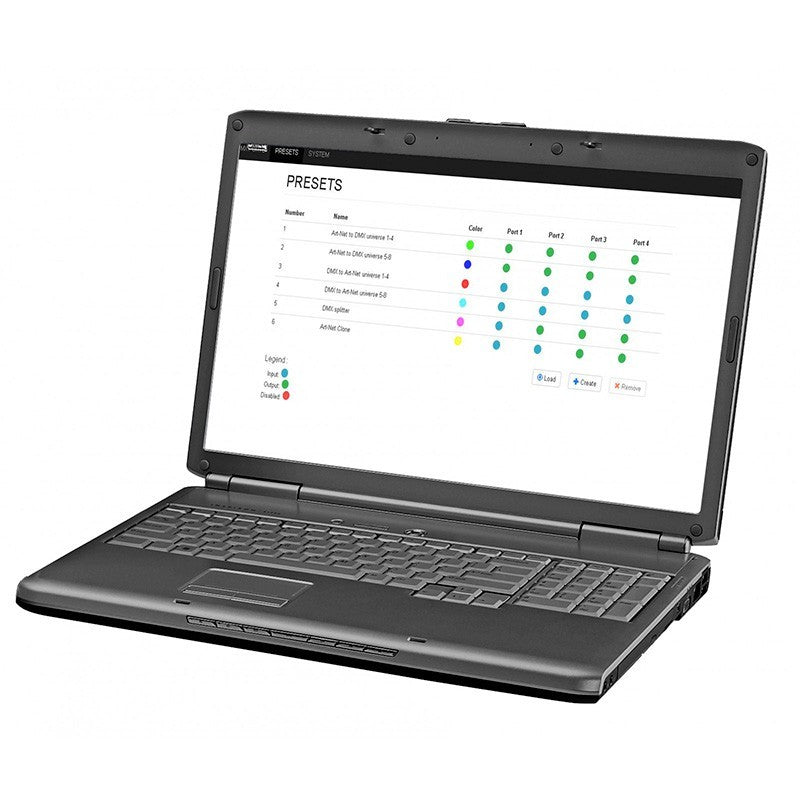

  Sí, el dispositivo incorpora una interfaz web diseñada de forma responsiva. Al acceder a su dirección IP desde cualquier navegador en un smartphone o tablet dentro de la misma red, se puede configurar por completo.
• ¿Incluye los accesorios para montarlo en un mueble rack estándar?

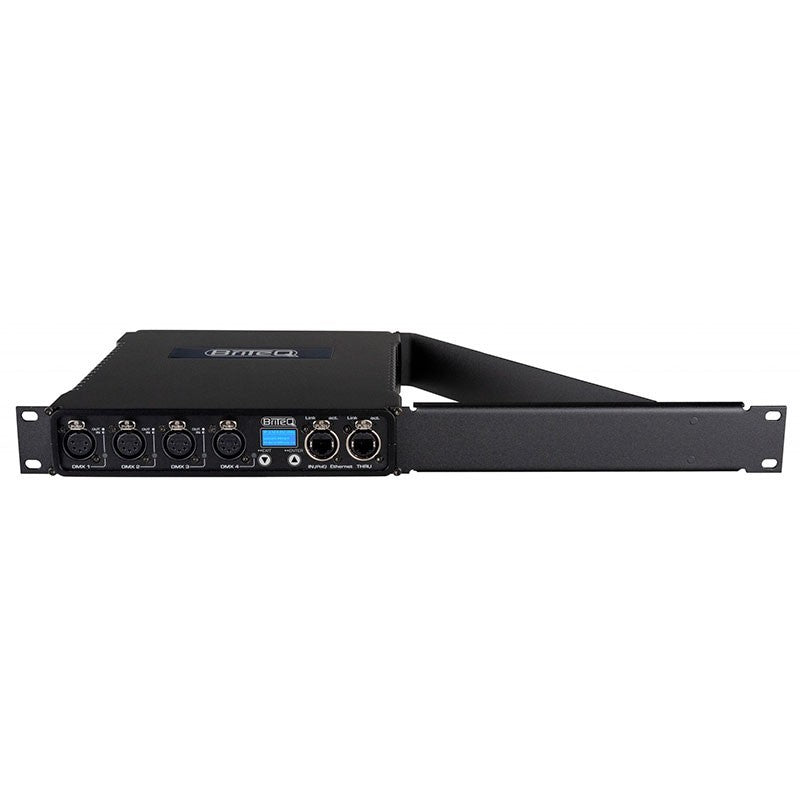

  Sí, el paquete incluye los adaptadores necesarios tanto para montar una única unidad en un espacio de 1U de 19 pulgadas, como las piezas de unión para montar dos unidades de forma conjunta en ese mismo espacio.
• ¿Puede funcionar como un amplificador o splitter tradicional?
  Sí, gracias a la capacidad de enrutamiento de sus cuatro puertos, el nodo puede configurarse para recibir una señal y distribuirla o replicarla hacia el resto de las salidas.

Descripción para proyectos

Nodo conversor y distribuidor de red de alta velocidad para protocolos Art-Net, sACN, DMX y RDM. Equipado con 4 puertos DMX con conectores Neutrik XLR de 3 pines, configurables individualmente como entradas o salidas (modos normal, single, LTP, HTP o ZERO). Cuenta con aislamiento eléctrico del 100% en todas sus conexiones. Permite el control máximo de 2.048 canales DMX. Incorpora conmutador Gigabit Ethernet Marvell sin latencia de enlace, soporte DHCP, cumplimiento del estándar IEEE 802.3-2005 y sistema de bypass de red automático ante fallos de alimentación. Su gestión se realiza mediante pantalla gráfica OLED frontal o interfaz web embebida compatible con dispositivos móviles. Admite alimentación dual mediante entrada PoE Clase 0 (36V-57V) o conexión en cadena a corriente alterna de 100-240 VCA, 50/60 Hz, utilizando conectores Neutrik powerCON TRUE1. Su consumo máximo es de 7 W. Carcasa construida en fundición a presión con formato de media unidad de rack de 19 pulgadas y acabado en color negro. Dimensiones de 222 x 44 x 205 mm y un peso neto de 1,5 kg.
