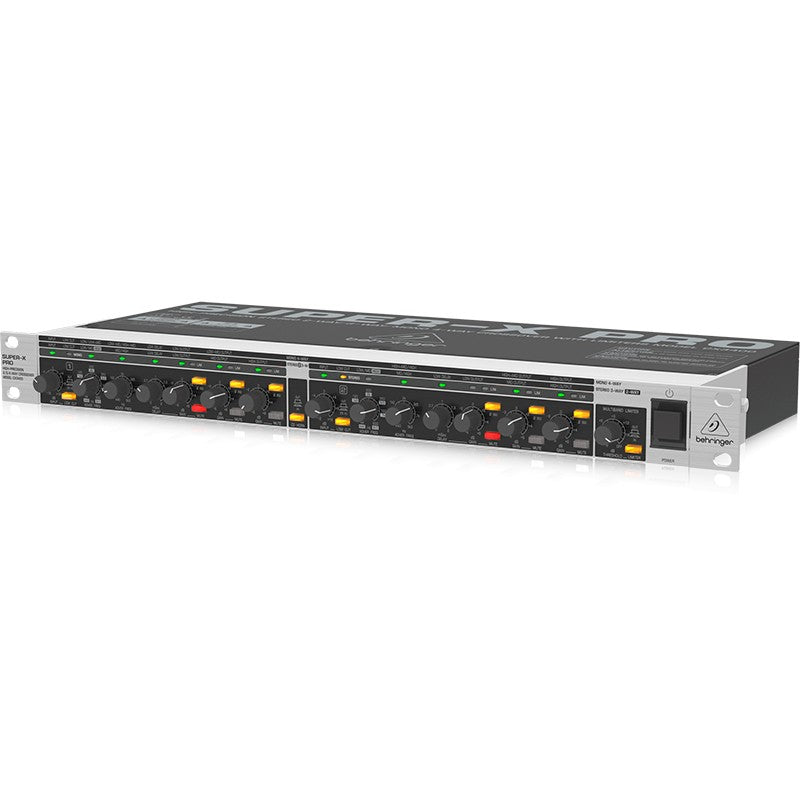

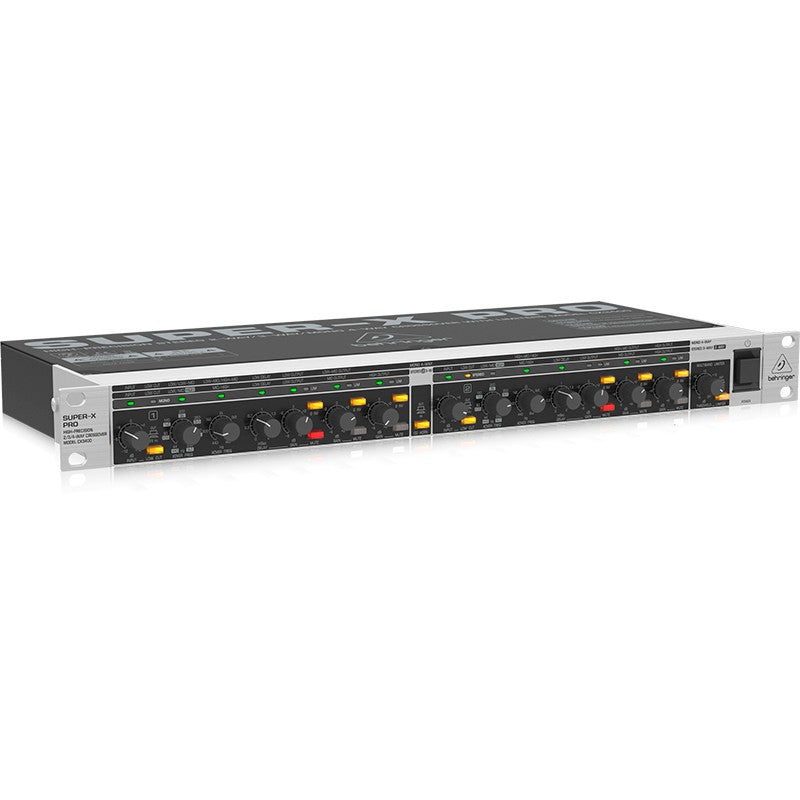

Behringer CX3400 Super-X Pro V2 - Crossover Activo

Behringer CX3400 Super-X Pro V2 - Crossover Activo

El crossover activo Behringer CX3400 Super-X Pro V2 es una herramienta de precisión indispensable para ingenieros de sonido y técnicos que buscan optimizar al máximo el rendimiento de sus sistemas de altavoces. Este dispositivo de nivel profesional divide la señal de audio en bandas de frecuencia perfectamente definidas, garantizando que cada componente acústico reciba únicamente la energía que es capaz de reproducir de manera eficiente.

Gracias a su diseño versátil, permite trabajar en modos de operación estéreo de 2 vías, estéreo de 3 vías y mono de 4 vías, adaptándose con facilidad a diversas configuraciones de amplificación. Su circuitería avanzada y componentes de alta calidad aseguran una separación de frecuencias extremadamente precisa y un audio completamente limpio, convirtiéndolo en un elemento central para la gestión de equipos de sonido en directo e instalaciones fijas.

Características principales

• Filtros de última generación: Incorpora filtros Linkwitz-Riley de 24 dB/octava que proporcionan una respuesta de amplitud sumada completamente plana y una diferencia de fase nula entre las distintas bandas.
• Limitadores independientes: Cada salida cuenta con limitadores ICG ajustables de forma individual para proteger de forma óptima los altavoces ante posibles sobrecargas repentinas.
• Retardo de tiempo ajustable: Permite establecer retardos en cada banda para lograr una alineación de fase acústica precisa entre los distintos controladores del sistema.
• Función Low Sum: Suma las frecuencias bajas de la mezcla estéreo proporcionando una salida mono dedicada, preparada específicamente para la conexión de subwoofers.
• Compensación de bocina CD: Dispone de una corrección de directividad constante que compensa la atenuación natural de los agudos al usar trompetas acústicas, logrando un sonido abierto.
• Controles completos por banda: Ofrece control independiente de ganancia, botón de silencio (mute) e inversión de fase para una afinación rápida y segura.

Beneficios para tu sistema de sonido

Integrar este divisor de frecuencias en una cadena de audio aporta ventajas significativas tanto en la calidad de escucha como en la seguridad operativa. Al asegurar que cada altavoz solo reproduzca las frecuencias para las que fue diseñado, se reduce drásticamente la distorsión, aumentando la claridad en las frecuencias vocales e instrumentales, y dotando a los graves de una respuesta mucho más definida.

La protección es también una prioridad operativa fundamental. Los limitadores integrados en cada vía brindan una tranquilidad absoluta al evitar que los transductores sufran daños mecánicos por picos de volumen o acoples. Esto permite a los técnicos llevar el sistema de sonido a su máximo rendimiento con total confianza y fiabilidad a largo plazo.

Casos de uso

• Sistemas de PA para música en directo: Separa de forma eficiente las señales de graves, medios y agudos en conciertos, garantizando una mezcla equilibrada en escenarios exigentes.
• Instalaciones en clubes y discotecas: Gestiona sistemas complejos compuestos por múltiples arreglos de altavoces y subwoofers para mantener una presión sonora constante e ininterrumpida.
• Estudios de grabación: Facilita la integración y la alineación temporal de subwoofers en sistemas de monitores de campo cercano.

Preguntas frecuentes

¿Puedo enviar una señal exclusiva a los subwoofers?
Sí, el dispositivo incorpora una función denominada Low Sum que permite sumar las frecuencias más bajas de los canales estéreo y enviarlas mediante una salida mono dedicada directamente a la etapa de amplificación de los graves.

¿Para qué sirve el filtro de corte incluido?
El equipo cuenta con un filtro de corte de graves a 25 Hz en cada entrada. Su función principal es proteger los altavoces de gran formato eliminando la energía subsónica inaudible, la cual resta eficiencia al amplificador y pone en riesgo el cono del altavoz.

¿Se puede invertir la fase de los canales individualmente?
Sí, el panel frontal ofrece botones de inversión de fase e interruptores de silencio totalmente independientes para cada banda de frecuencia.

Descripción para proyectos

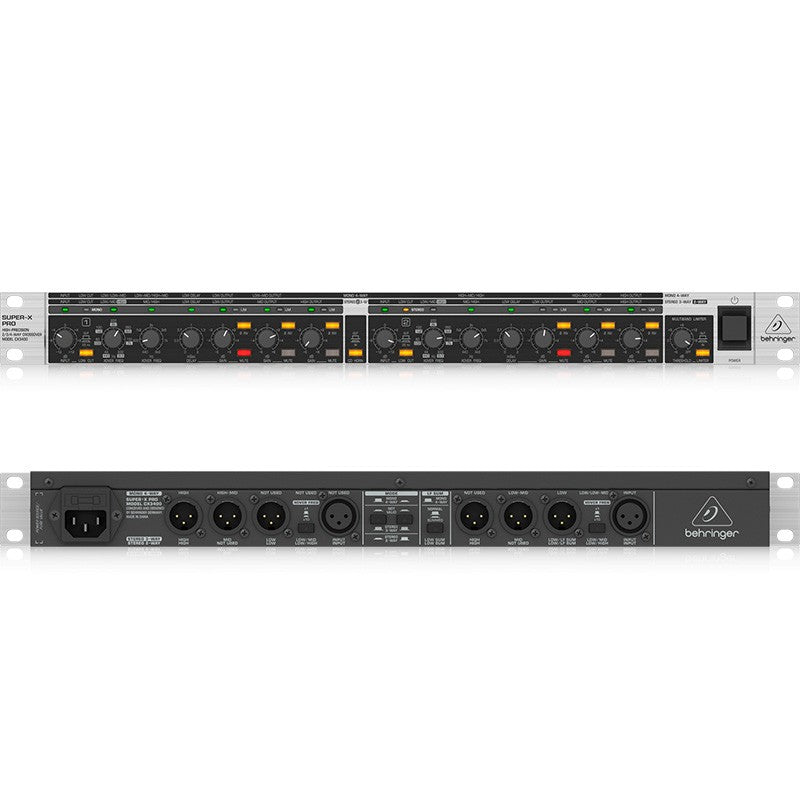

Crossover activo analógico en formato de montaje en rack de 19 pulgadas (1U). Dimensiones estructurales de 44 x 483 x 147 mm y peso de 1.7 kg. Dispone de operación configurable en estéreo de 2 vías, estéreo de 3 vías o mono de 4 vías. Equipado con filtros de tipología Linkwitz-Riley de 24 dB/octava. Incorpora limitadores individuales ICG por salida, retardo de tiempo ajustable para alineación de fase y corrección de bocina de directividad constante (CD) conmutable. Dispone de conectores XLR servo-balanceados de contactos chapados en oro, interruptores iluminados, función Low Sum para salida de subwoofer mono y filtro de corte paso alto a 25 Hz. Opera mediante fuente de alimentación interna con transformador toroidal blindado.
