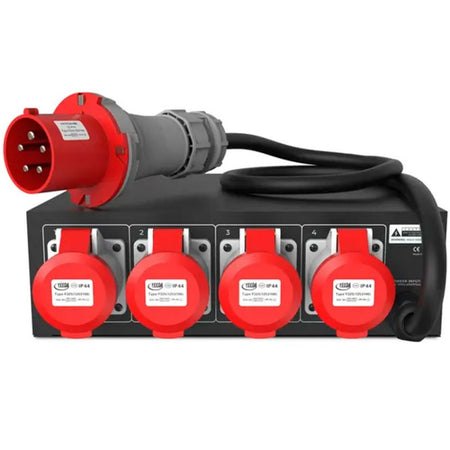

Audibax PD64T-4-32 - Distribuidor de Alimentación Profesional con 4 Salidas CEE 32A 5P

Audibax PD64T-4-32 - Distribuidor de Alimentación Profesional con 4 Salidas CEE 32A 5P

El Audibax PD64T-4-32 se presenta como una solución definitiva en distribución de corriente para entornos profesionales, diseñado específicamente para montaje en rack de 19 pulgadas. Este distribuidor de energía trifásico está concebido para satisfacer las demandas más rigurosas de instalaciones de audio, iluminación de escenarios y configuraciones técnicas complejas donde la estabilidad eléctrica es un requisito innegociable. Su robusta construcción metálica garantiza una operatividad continua bajo condiciones exigentes, mientras que su formato de 3 unidades de rack (3U) permite una integración limpia y ordenada en cualquier sistema de infraestructura de directo o estudio.

Equipado con componentes de alta calidad, este equipo permite la conexión de múltiples dispositivos de alto consumo gracias a sus cuatro salidas de tipo CEE 32A de 5 pines. Su capacidad para operar bajo una tensión trifásica de 380V AC (50/60 Hz), soportando hasta 63 amperios en su circuito de entrada, asegura un suministro de energía constante y sólidamente protegido. Además, incorpora monitoreo en tiempo real del estado de la red eléctrica mediante pantallas digitales de alta legibilidad, las cuales proporcionan lecturas precisas tanto del voltaje como del amperaje. Esto otorga a los técnicos un control total sobre el comportamiento eléctrico de la instalación, minimizando riesgos de caída de tensión, sobrecargas indeseadas o fallos en el equipo conectado.

Características principales

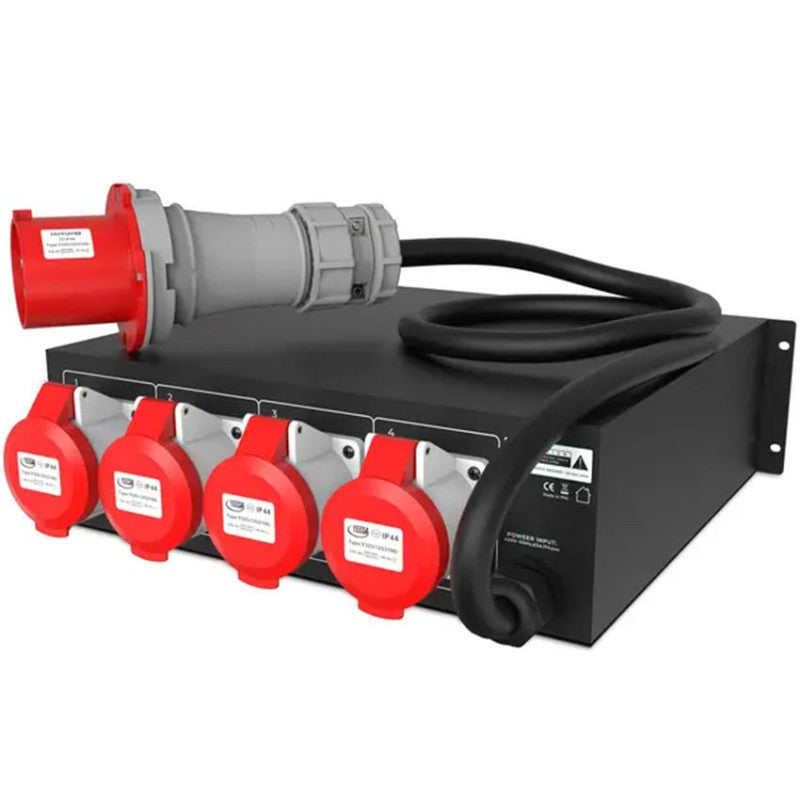

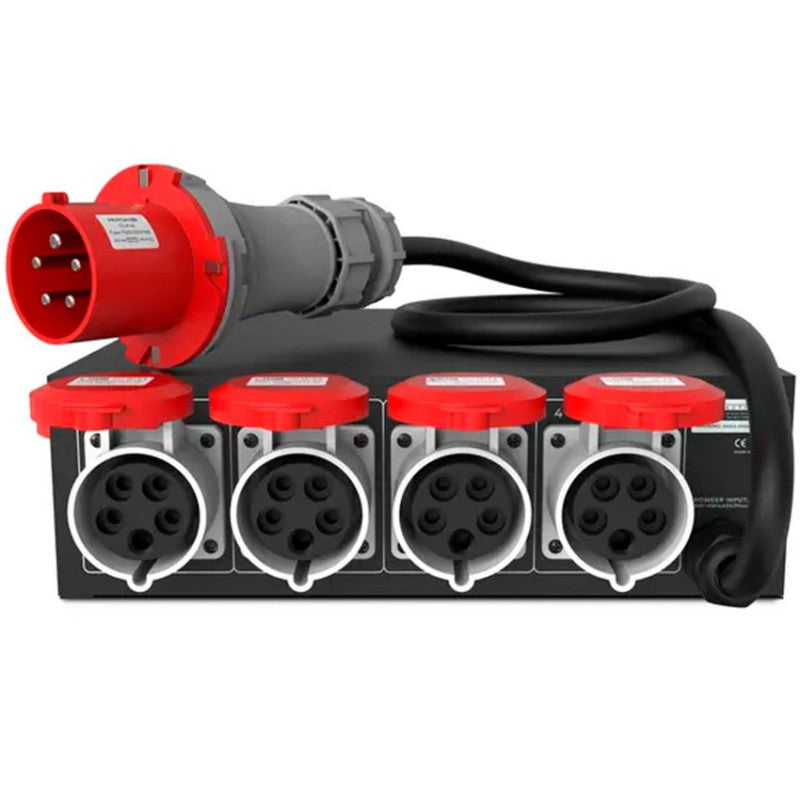

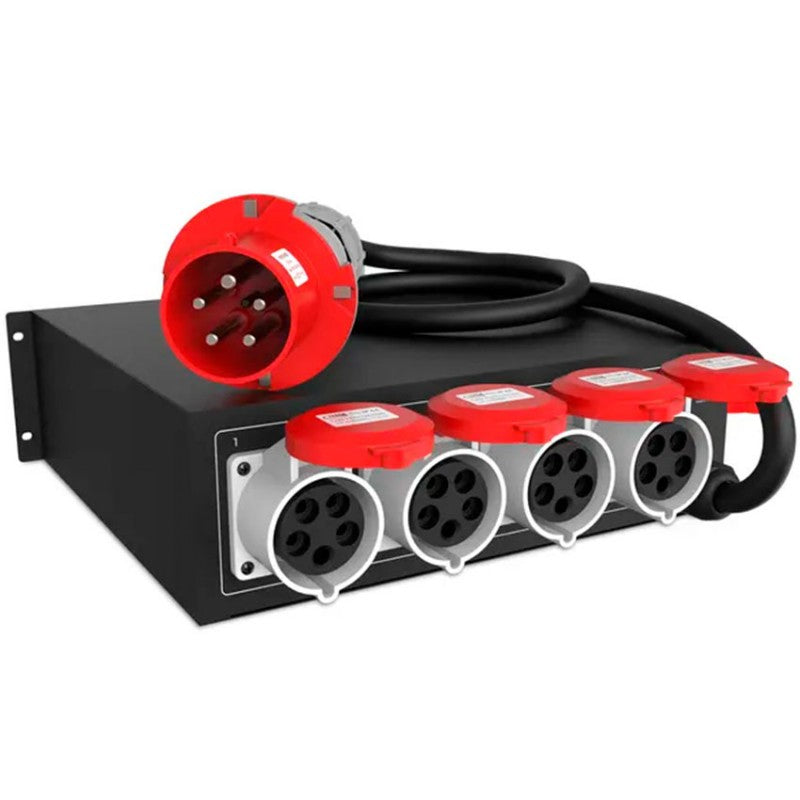

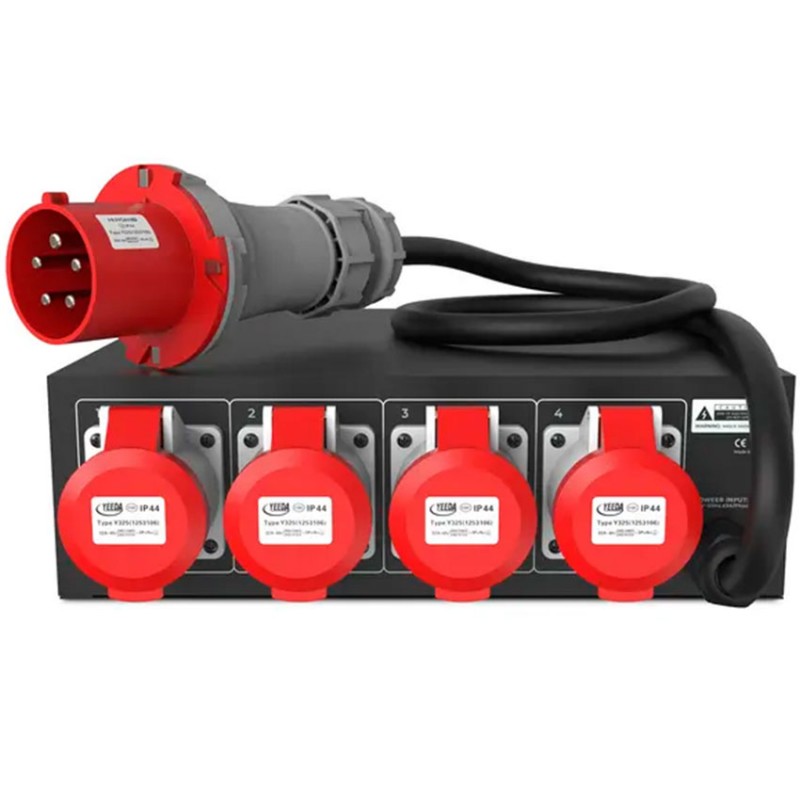

• Conectividad de grado industrial: Dispone de 4 salidas CEE 32A 5P y una entrada conectorizada tipo CEE 32A 5P con un cable de gran sección de 1.5 metros de longitud.

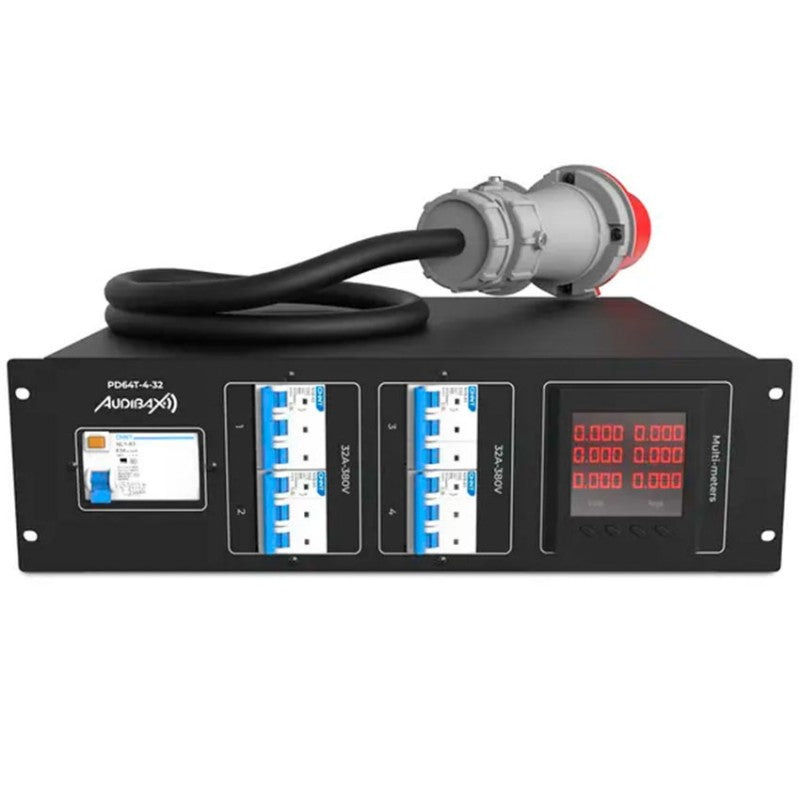

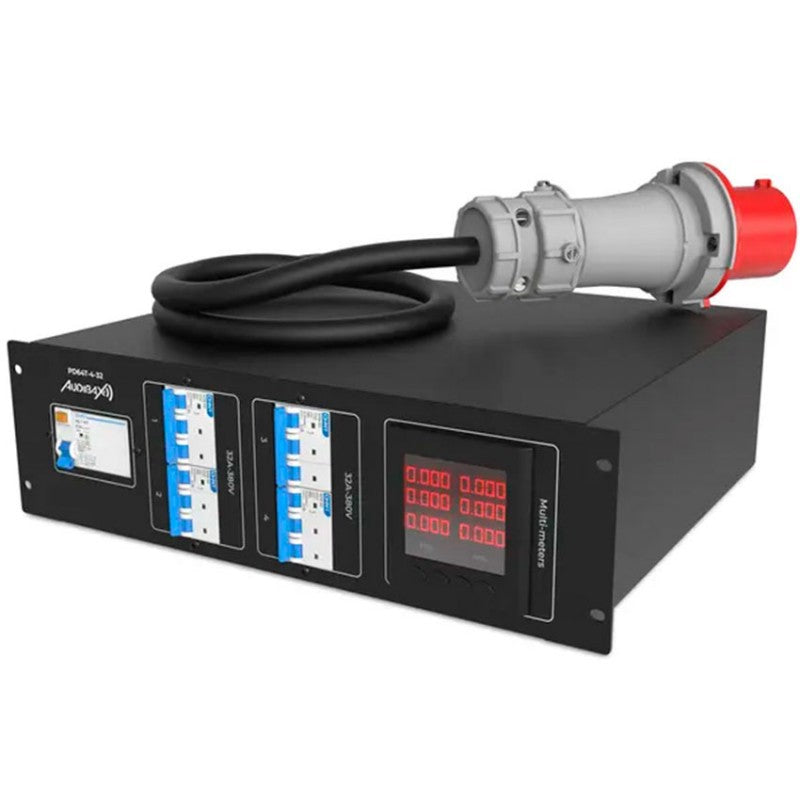

• Monitorización precisa: Integración de pantallas digitales en el panel frontal que muestran de manera continua el voltaje y el amperaje, facilitando la supervisión técnica en tiempo real.

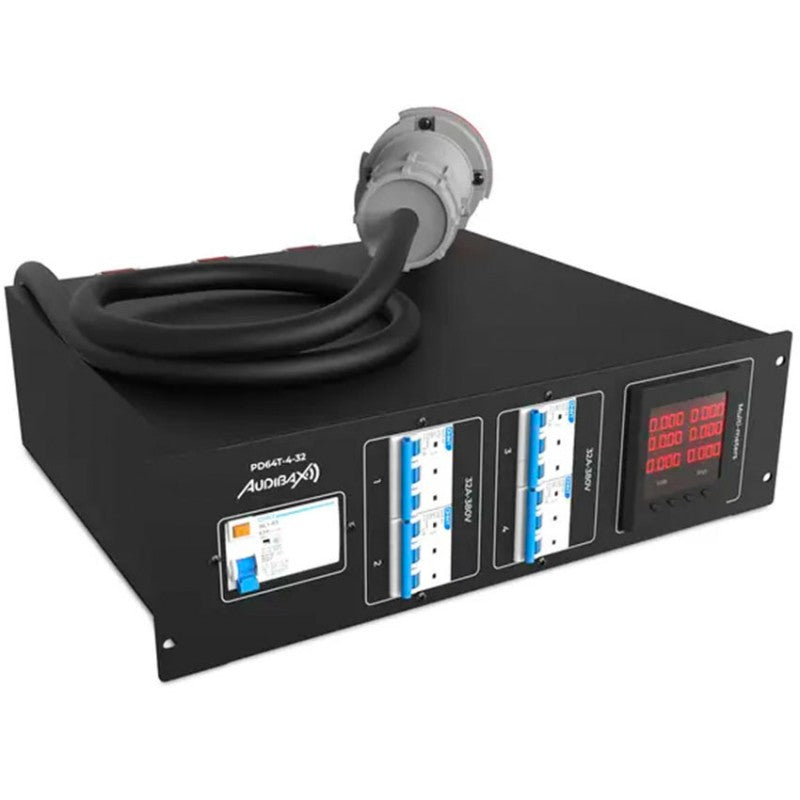

• Seguridad avanzada: Equipado con protección electromagnética de primer nivel, incluyendo un disyuntor diferencial principal RCBO (3+N 63A/30mA) y cuatro disyuntores magnetotérmicos independientes MCB (3P 32A).
• Construcción resistente: Chasis de metal macizo diseñado para soportar las exigencias del transporte diario en giras y eventos, certificado con protección IP44 frente a la penetración de polvo y salpicaduras de agua.
• Formato estandarizado: Diseño vertical u horizontal totalmente adaptable a armarios y flight cases rack de 19 pulgadas, ocupando exactamente 3 unidades de rack (3U).

Beneficios para profesionales del sector audiovisual

La implementación del Audibax PD64T-4-32 aporta una fiabilidad indispensable a la hora de gestionar grandes cargas de energía en eventos de cualquier escala. Al disponer de protecciones individualizadas para cada línea y una protección general del sistema, el riesgo de que un fallo en un equipo o foco específico comprometa el suministro de toda la instalación eléctrica se reduce de manera drástica. Los técnicos e ingenieros de iluminación y sonido pueden operar con la certeza de contar con un cuadro de distribución capaz de aislar cortocircuitos o fugas a tierra de manera instantánea y localizada.

Asimismo, la visualización constante de los valores eléctricos a través de los paneles digitales suprime la necesidad de utilizar pinzas amperimétricas o multímetros externos para las comprobaciones básicas, agilizando enormemente los tiempos de montaje y el mantenimiento preventivo durante los espectáculos. Su cableado interno ampliamente dimensionado, con conductores de 16 milímetros cuadrados y derivaciones de 2.5 milímetros cuadrados, previene el sobrecalentamiento de las líneas, garantizando una transmisión de energía altamente eficiente y sin pérdidas por resistencia.

Casos de uso

• Conciertos y festivales al aire libre: Centralización y distribución de energía para acometidas de motores, torres de iluminación, sistemas de amplificación y pantallas LED, aprovechando su resistencia IP44 ante condiciones ambientales exigentes.
• Teatros y auditorios: Alimentación ininterrumpida de racks de dimmers, maquinaria escénica y sistemas de control de iluminación fijos que requieren un flujo eléctrico estable, trifásico y fuertemente protegido.
• Estudios de televisión y centros de broadcast: Gestión energética en platós donde convergen múltiples equipos de captura, focos de alta intensidad y unidades móviles, demandando conectividad industrial segura tipo CEE 32A.
• Instalaciones efímeras y recintos feriales: Creación de cuadros eléctricos secundarios estructurados para zonas de exposición con alto nivel de demanda eléctrica simultánea, protegiendo tanto los dispositivos como a los usuarios.

Preguntas frecuentes

¿Qué tipo de conector se requiere para la alimentación principal del dispositivo?

Este distribuidor de alimentación cuenta de fábrica con un cable de entrada integrado de 1.5 metros de longitud, finalizado en un conector industrial de tipo CEE 32A de 5 pines.

¿Es posible montar este equipo de distribución en un bastidor o rack estándar?

Sí, el Audibax PD64T-4-32 está diseñado geométricamente bajo el estándar EIA para racks de 19 pulgadas, requiriendo un espacio total de 3 unidades de rack (3U) para su correcta instalación.

¿Qué nivel de resistencia ambiental posee la carcasa del producto?

El chasis dispone de certificación IP44, lo cual asegura su protección frente a la entrada de objetos sólidos con un diámetro superior a 1 milímetro y le confiere estanqueidad frente a proyecciones y salpicaduras de agua desde cualquier dirección.

¿Cómo protege la circuitería frente a eventuales anomalías eléctricas en la red?

Incorpora un sistema de seguridad redundante con un disyuntor diferencial principal RCBO de 63A provisto de una sensibilidad de 30mA, además de cuatro disyuntores magnetotérmicos MCB de 32A dedicados por cada salida, bloqueando inmediatamente sobrecargas, cortocircuitos y desviaciones a tierra.

Gestión térmica y arquitectura de cableado de alta especificación

Para asegurar una conductividad libre de restricciones y eliminar cualquier punto de acumulación térmica en las rutas de corriente, este modelo ha sido dotado de una arquitectura interna de grado superior. El mazo del cable de entrada presenta una manguera de 5 conductores de 16 milímetros cuadrados de sección, distribuyendo de forma equilibrada la carga hacia buses internos del mismo grosor, acompañados de ramificaciones de 2.5 milímetros cuadrados. Esta sólida infraestructura cableada asegura que la resistencia se mantenga en umbrales mínimos, mejorando la longevidad de todos los relés y disyuntores internos, al mismo tiempo que mantiene la impedancia estrictamente controlada para evitar fluctuaciones en amplificadores de potencia e inversores pesados.

Descripción para proyectos

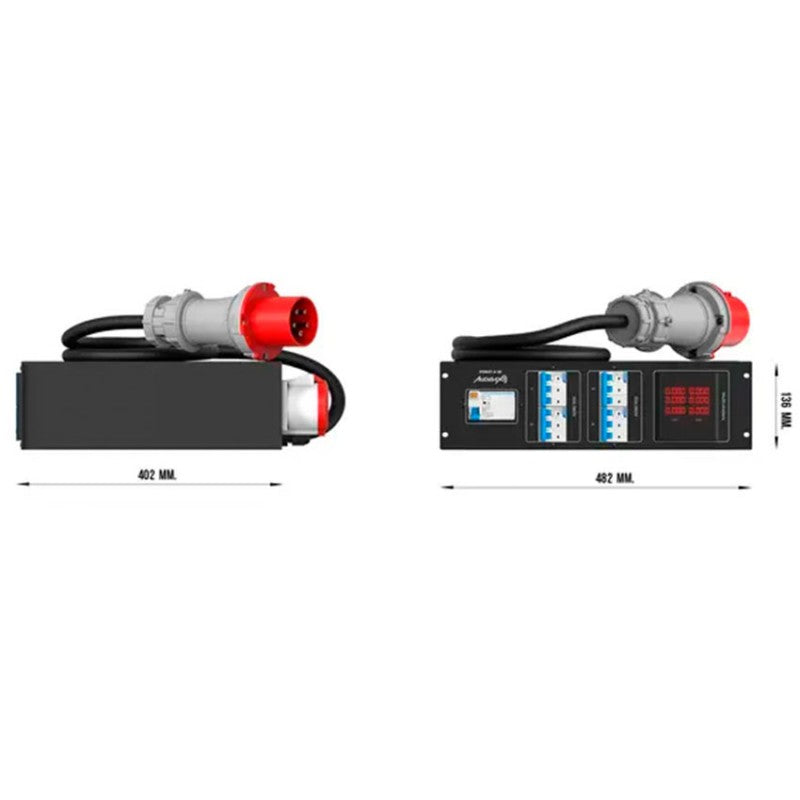

Distribuidor de alimentación eléctrica trifásica para montaje en rack de 19 pulgadas, con una ocupación de 3 unidades de rack (3U). Chasis fabricado en metal con grado de protección IP44. Tensión de operación de 380V AC a 50/60 Hz. Permite un amperaje de entrada de 63 A y soporta una potencia máxima de 4,2 kW. El sistema incluye 1 conector de entrada tipo CEE 32A 5P integrado con cable de 1.5 metros (sección de 5 x 16 mm cuadrados) y 4 conectores de salida de tipo CEE 32A 5P. Las secciones del cableado de distribución interna son de 16 mm cuadrados y 2.5 mm cuadrados. Incorpora 1 disyuntor principal RCBO (3+N 63A/30mA) y 4 disyuntores MCB (3P 32A) para protección por fase. Dispone de pantalla digital en panel frontal para la medición y visualización de voltaje y amperaje. Equipo homologado bajo las normativas CE y RoHS.
