Audibax PD16-6-16-16 - Distribuidor de Energía Profesional para Rack con 7 Tomas Schuko

Audibax PD16-6-16-16 - Distribuidor de Energía Profesional para Rack con 7 Tomas Schuko

El suministro eléctrico es la columna vertebral de cualquier producción audiovisual, evento en directo o instalación técnica compleja. El distribuidor de energía Audibax PD16-6-16-16 es un equipo de nivel profesional diseñado específicamente para asegurar que todo tu equipamiento reciba una alimentación estable, segura y perfectamente balanceada. Este dispositivo se consolida como la solución definitiva para técnicos de sonido, diseñadores de iluminación e ingenieros de sistemas que necesitan gestionar de manera eficiente múltiples conexiones en entornos de alta exigencia donde el margen de error es inexistente.

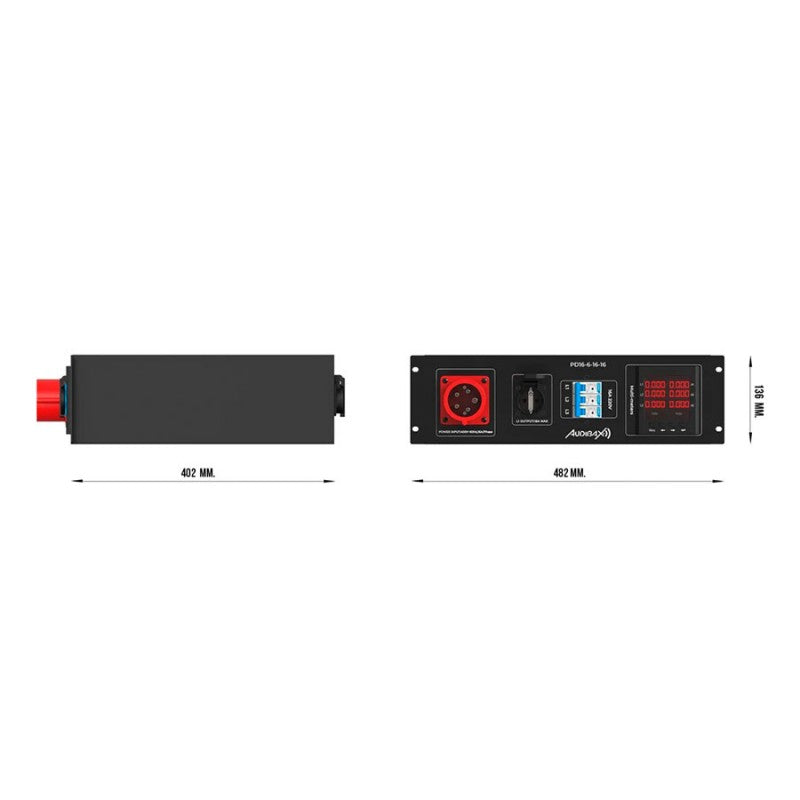

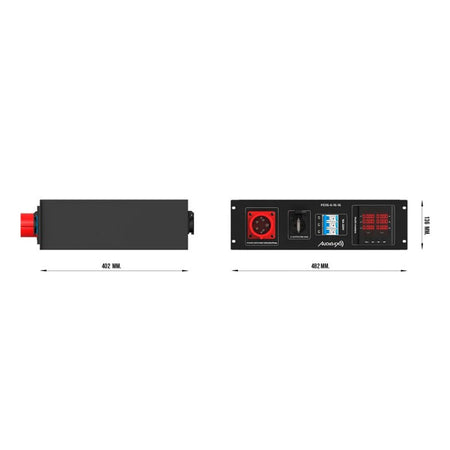

Construido para su integración impecable en sistemas de rack estándar de 48,26 centímetros, este distribuidor ocupa 3 unidades de altura (3U), ofreciendo un formato vertical que optimiza el espacio disponible en los armarios técnicos y facilita un enrutamiento de cables limpio y ordenado. Su arquitectura eléctrica tiene como punto de partida una toma de entrada de corriente trifásica de 380 V en corriente alterna, gestionada a través de un conector industrial CEE de 16 amperios y 5 pines. Este conector, de longitud cero, se encuentra sólidamente integrado en el propio chasis del equipo, garantizando una transferencia de energía directa y sin pérdidas. Desde aquí, el dispositivo fracciona y distribuye la carga de manera inteligente hacia sus 7 tomas de salida tipo Schuko. Cada una de estas salidas está capacitada para soportar hasta 16 amperios, lo que proporciona una red eléctrica idónea para alimentar amplificadores de audio de gran formato, mesas de mezclas, procesadores de señal, focos LED, pantallas de vídeo y motores de escenario.

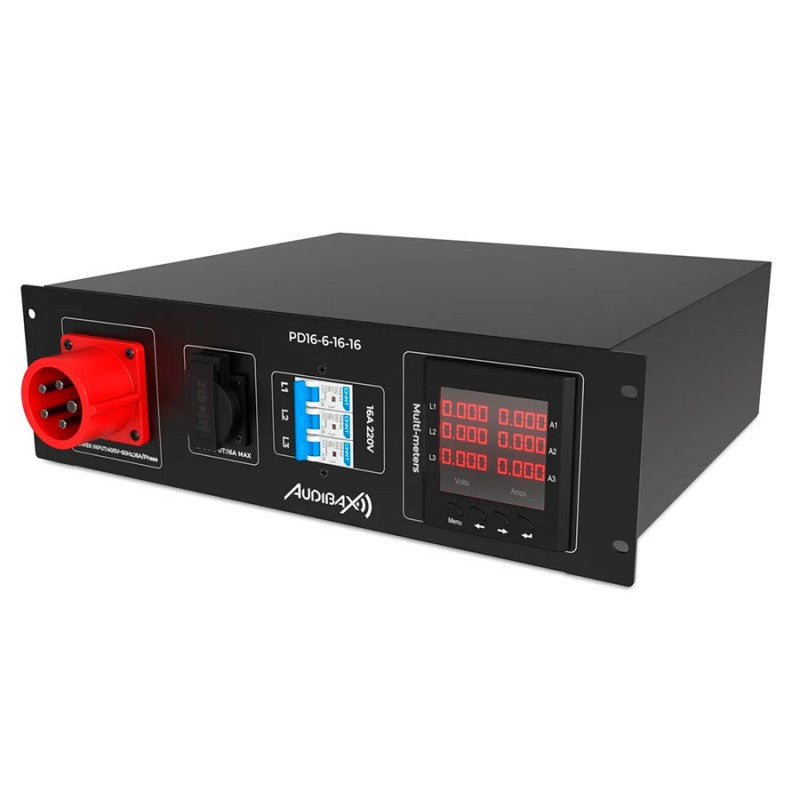

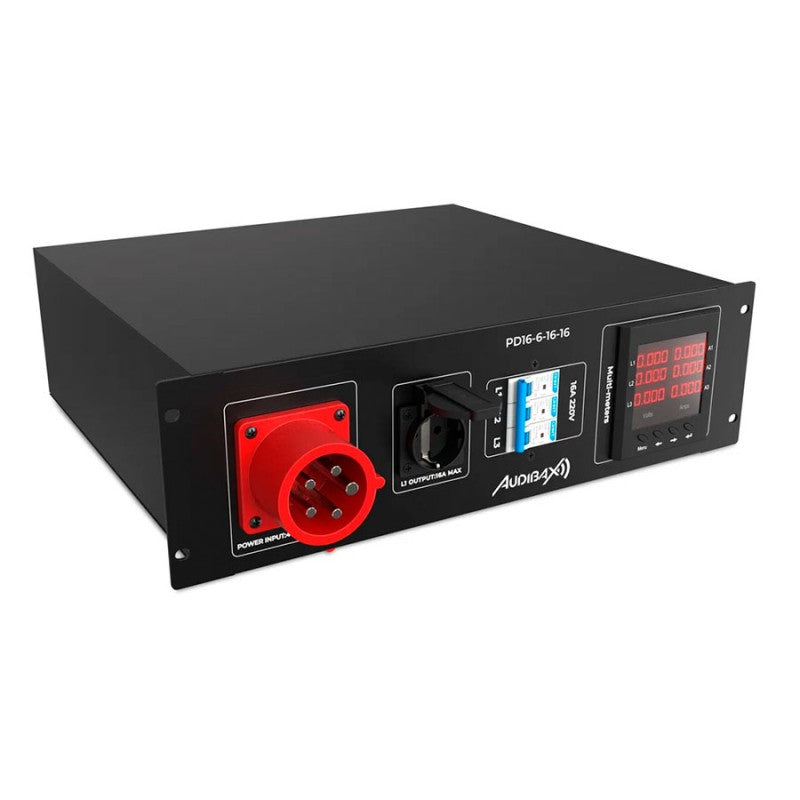

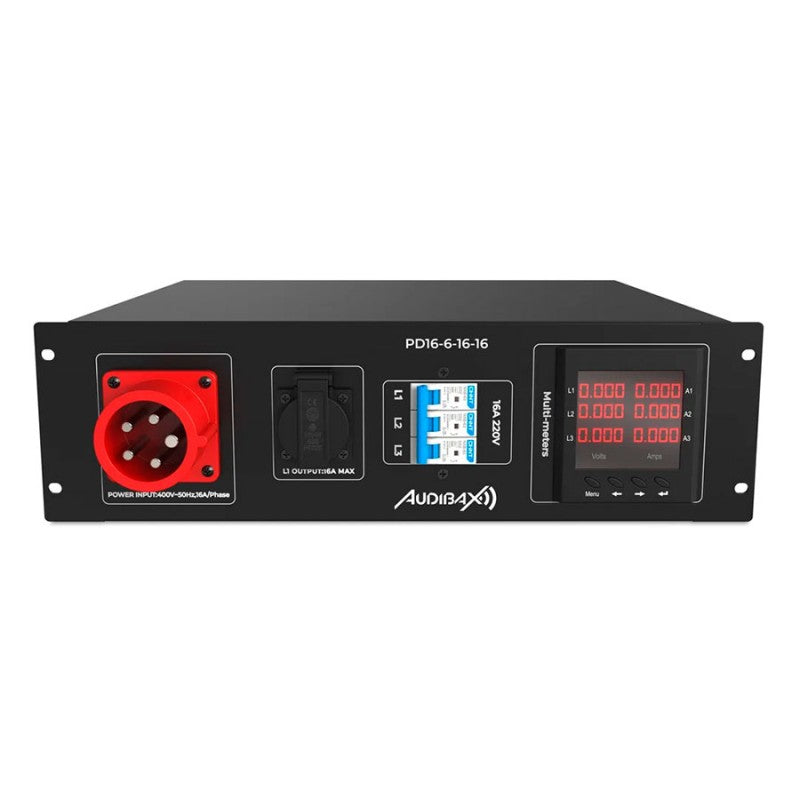

La seguridad y la supervisión son pilares fundamentales en el diseño del Audibax PD16-6-16-16. Para proteger las valiosas inversiones en equipamiento audiovisual, el distribuidor incorpora tres disyuntores magnetotérmicos (MCB 1+N de 25 A). Estas protecciones actúan de forma independiente sobre cada fase, aislando cualquier posible sobrecarga o cortocircuito antes de que pueda afectar al resto del sistema. Además, el panel frontal está equipado con pantallas digitales de alta visibilidad que permiten la monitorización continua y en tiempo real tanto del voltaje como del amperaje. Esta funcionalidad es absolutamente crítica durante las operaciones en vivo, ya que dota al personal técnico de la capacidad de auditar la estabilidad de la red, anticipar fluctuaciones y equilibrar las cargas eléctricas de manera proactiva.

A nivel de construcción, este distribuidor está fabricado con una robusta carcasa de metal en acabado negro, concebida para soportar el desgaste diario de las giras, los montajes y los desmontajes constantes. Cuenta con un grado de protección IP44, lo que asegura el sellado de sus componentes internos frente a la entrada de partículas sólidas y salpicaduras de agua, un factor indispensable para eventos celebrados en espacios al aire libre o recintos polvorientos. En su interior, la ingeniería eléctrica no se queda atrás: el cableado interno ha sido rigurosamente dimensionado utilizando secciones transversales de 4 mm² para las líneas principales de suministro y 2,5 mm² para las derivaciones individuales, garantizando una conductividad superior y eliminando los riesgos de sobrecalentamiento bajo demandas de trabajo continuas de hasta 11 kW de potencia combinada.

Características principales

• Conectividad de grado industrial: Dispone de una entrada trifásica CEE de 16 A y 5 pines, alojada directamente en el chasis para recibir un flujo de energía de 380 V CA de manera segura.

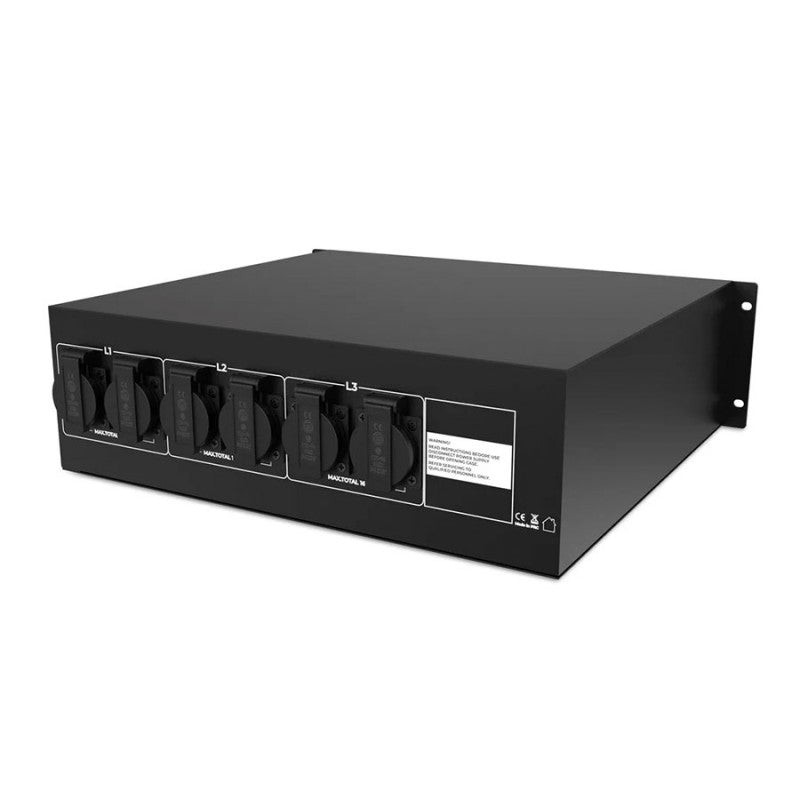

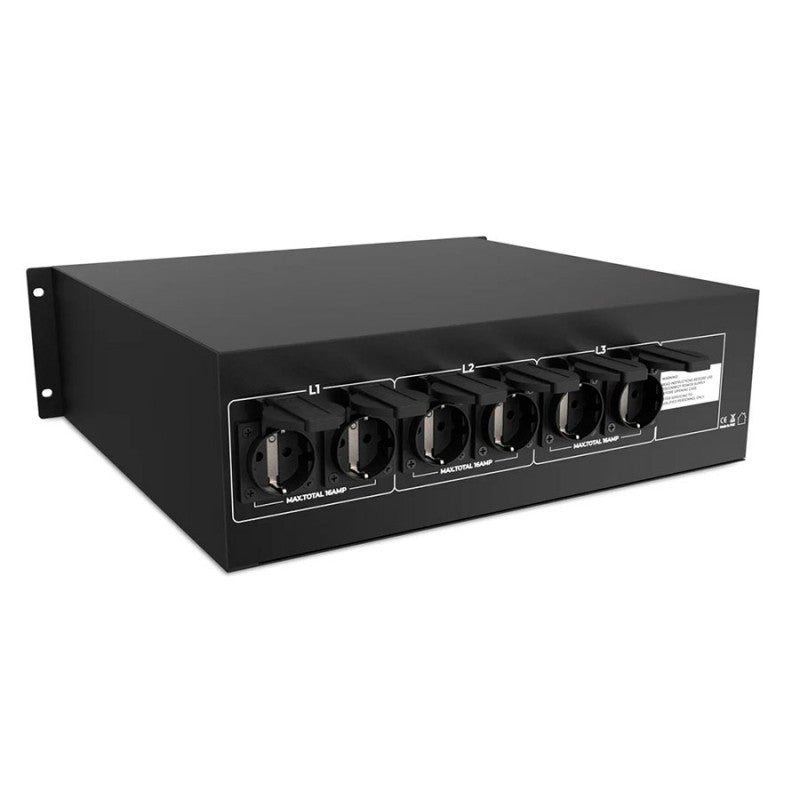

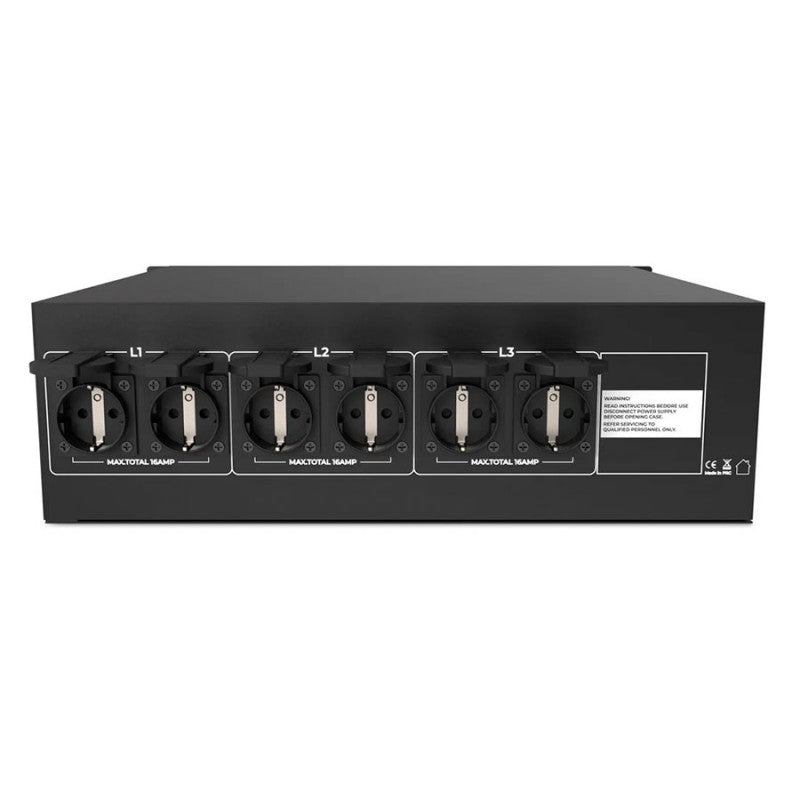

• Alta capacidad de distribución: Equipado con 7 bases de enchufe tipo Schuko, cada una capaz de suministrar hasta 16 A, facilitando la conexión múltiple de dispositivos monofásicos.
• Lectura digital integrada: Pantallas digitales retroiluminadas en el panel frontal que ofrecen datos precisos e instantáneos de los niveles de voltaje y amperaje operativos.
• Protección magnetotérmica avanzada: Incluye 3 interruptores automáticos MCB (1+N 25 A) que blindan el circuito frente a posibles picos de tensión, cortocircuitos o sobrecargas sostenidas.
• Sección de cableado superior: Configuración interna con cables de cobre de 4 mm² y 2,5 mm², minimizando la resistencia eléctrica y previniendo la caída de tensión.
• Chasis resistente IP44: Construcción metálica robusta y duradera que protege los circuitos frente a salpicaduras y cuerpos extraños, prolongando la vida útil del equipo.
• Formato estándar de rack: Diseñado para montaje vertical en armarios de 48,26 centímetros (19 pulgadas), ocupando exactamente 3 unidades de rack (3U).

Beneficios para los profesionales del sector

La incorporación del Audibax PD16-6-16-16 a un esquema de trabajo técnico aporta una tranquilidad invaluable. En primer lugar, la visualización en tiempo real del estado de la red eléctrica previene cortes repentinos, permitiendo a los ingenieros redistribuir cargas en caso de observar un amperaje crítico en una de las fases. Por otro lado, la segmentación de la protección a través de sus disyuntores independientes garantiza que, si ocurre un fallo en un dispositivo concreto, el resto de la instalación siga funcionando con total normalidad, evitando el temido efecto cascada durante un espectáculo. Finalmente, su diseño unificado reduce drásticamente la cantidad de cableado suelto y bases múltiples convencionales, logrando cuadros técnicos mucho más limpios, profesionales y fáciles de mantener.

Casos de uso

• Conciertos y giras musicales: Ideal para instalarse en los racks de amplificación de sonido (etapas de potencia) o en los controles de monitores donde la estabilidad de la corriente es innegociable.
• Sistemas de iluminación escénica: Perfecto para distribuir energía a racks de dimmers, splitters DMX, cabezas móviles de alto consumo y cañones de seguimiento en teatros o auditorios.
• Instalaciones audiovisuales fijas: Muy recomendable para cuartos técnicos en estudios de televisión, emisoras de radio o centros de convenciones donde el equipamiento debe permanecer encendido de forma ininterrumpida de manera segura.
• Eventos corporativos y ferias: Una solución limpia y profesional para dotar de energía segura a stands de gran tamaño, pantallas LED gigantes y sistemas de presentación audiovisual.

Preguntas frecuentes

¿El dispositivo incluye el cable de alimentación principal?
No, este modelo cuenta con un conector de chasis CEE de 16 A y 5 pines integrado (longitud de cable de 0 metros). Es necesario disponer de una manguera de corriente trifásica compatible para conectarlo a la toma de suministro general.

¿Es posible montar este distribuidor en un estuche de transporte tipo flightcase?
Sí, está diseñado con las medidas estandarizadas para montajes en rack de 48,26 centímetros (19 pulgadas). Ocupa 3 unidades de altura (3U), lo que lo hace totalmente compatible con flightcases y armarios técnicos estándar.

¿Qué nivel de protección ofrece frente a exteriores?
Cuenta con certificación IP44. Esto significa que está protegido contra objetos sólidos mayores de 1 milímetro y frente a salpicaduras de agua desde cualquier dirección. Es adecuado para entornos exigentes, pero no debe ser expuesto directamente a lluvia intensa o inmersión.

¿Cuál es la potencia real que puede gestionar?
Al tratarse de un sistema trifásico de 380 V con entrada de 16 A por fase, el distribuidor es capaz de gestionar cargas combinadas de hasta aproximadamente 11 kW, distribuidos de manera equilibrada entre sus 7 tomas Schuko.

Descripción para proyectos

Distribuidor de alimentación eléctrica trifásica para montaje en rack de 48,26 cm (formato 3U). Dispone de entrada de corriente mediante conector de chasis CEE de 16 A y 5 pines (380 V CA, 50/60 Hz). La distribución se realiza a través de 7 bases de salida tipo Schuko con capacidad de 16 A por toma. El sistema de protección eléctrica está compuesto por 3 disyuntores magnetotérmicos MCB (1+N de 25 A). Incorpora doble pantalla digital en el panel frontal para la monitorización continua de voltaje y amperaje. Cableado interno configurado con sección transversal de 4 mm² y 2,5 mm². Carcasa metálica de alta resistencia con grado de protección IP44 y certificaciones de conformidad europea CE y RoHS.
