AMX DGX-I-DXL-4K - Tarjeta de Entrada Enova® DGX DXLink™ 4K de Par Trenzado

AMX DGX-I-DXL-4K - Tarjeta de Entrada Enova® DGX DXLink™ 4K de Par Trenzado

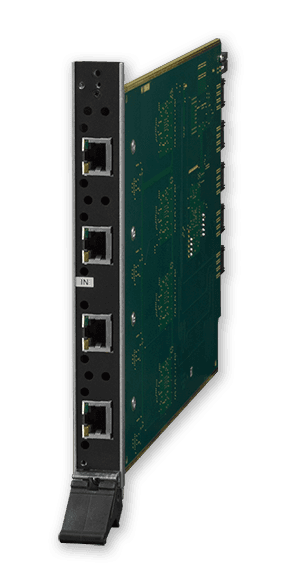

La AMX DGX-I-DXL-4K es una tarjeta de entrada de alto rendimiento diseñada para integrarse en los conmutadores de matriz digital Enova DGX. Esta placa es la solución profesional para recibir señales de audio y vídeo con resolución 4K desde fuentes remotas a través de un único cable de par trenzado. Equipada con cuatro puertos de entrada DXLink, permite conectar hasta cuatro transmisores DXLink 4K, simplificando drásticamente la infraestructura de cableado en instalaciones complejas.

Su principal función es recibir señales HDMI de alta calidad, incluyendo vídeo 4K y UHD, audio multicanal, y además transmitir control bidireccional (IR, RS-232) y Ethernet 10/100 Mbps. Todo esto se logra a través de un solo cable de par trenzado blindado de categoría (Cat6A/Cat7), alcanzando distancias de hasta 70 metros. Adicionalmente, la tarjeta suministra alimentación DXLink (basada en PoH) a los transmisores conectados, eliminando la necesidad de fuentes de alimentación locales en los puntos de origen y reduciendo los puntos de fallo del sistema.

Características Principales

• Soporte Nativo 4K y UHD: Diseñada para el futuro del vídeo, esta tarjeta es totalmente compatible con resoluciones 4K DCI (4096x2160) y Ultra HD (3840x2160), garantizando una calidad de imagen excepcional y sin comprimir para las aplicaciones más exigentes.
• Transmisión a Larga Distancia: Extiende las señales HDMI hasta 70 metros, superando ampliamente las limitaciones del cableado HDMI estándar. Es ideal para conectar fuentes remotas en salas de conferencias, aulas magnas o centros de control.
• Tecnología de Cable Único: Centraliza la transmisión de vídeo, audio, control, Ethernet y alimentación en un único y rentable cable de par trenzado blindado, lo que reduce el desorden, el coste y el tiempo de instalación.
• Alimentación DXLink Integrada: Proporciona alimentación a través del cable de par trenzado a los transmisores DXLink compatibles, lo que simplifica la instalación al eliminar la necesidad de adaptadores de corriente en el lado del transmisor.
• Conectividad Ethernet y Control Bidireccional: Permite la distribución de una conexión de red Ethernet 10/100 y el paso de señales de control en serie (RS-232) e infrarrojos (IR) para una gestión completa de los dispositivos remotos.
• Diseño Intercambiable en Caliente: Las tarjetas pueden ser añadidas o reemplazadas en el chasis Enova DGX en cualquier momento, incluso con el sistema en funcionamiento. El sistema detecta automáticamente la nueva configuración sin necesidad de reinicios, ofreciendo máxima flexibilidad y un mantenimiento sin interrupciones.
• Cumplimiento con HDCP 2.2: Totalmente compatible con el último estándar de protección de contenido digital HDCP 2.2, asegurando la transmisión sin problemas de contenido 4K protegido desde reproductores Blu-ray, servicios de streaming y otras fuentes.

Beneficios para el Integrador

Para los profesionales e integradores de sistemas AV, la DGX-I-DXL-4K ofrece ventajas significativas. La reducción del cableado no solo disminuye los costes de material, sino que también acelera el proceso de instalación y facilita el mantenimiento futuro. La capacidad de transmitir múltiples tipos de señal a través de un solo cable estandarizado minimiza la complejidad y los posibles puntos de fallo. La función de intercambio en caliente es crucial para entornos críticos donde el tiempo de inactividad debe ser nulo, permitiendo actualizaciones y servicios sin interrumpir el funcionamiento del sistema. Al ser compatible con el estándar HDCP 2.2 y resoluciones 4K, esta tarjeta garantiza que la instalación esté preparada para las tecnologías actuales y futuras.

Casos de Uso

Esta tarjeta de entrada es la elección ideal para una amplia variedad de entornos profesionales. En salas de juntas y centros de conferencias, facilita la conexión de portátiles y otros dispositivos desde mesas de reuniones lejanas. En el sector educativo, permite centralizar las fuentes de vídeo de varias aulas o auditorios en un único rack de equipos. Para centros de mando y control, asegura la recepción fiable de señales de vídeo de alta resolución desde múltiples ubicaciones de vigilancia o monitorización. También es perfectamente adecuada para instalaciones residenciales de alta gama que requieren una distribución de vídeo 4K centralizada y sin compromisos.

Preguntas Frecuentes

¿Qué tipo de cable se recomienda para alcanzar la máxima distancia y rendimiento?
Para alcanzar los 70 metros con señales 4K, se recomienda encarecidamente el uso de cable de par trenzado blindado (STP o F/UTP) de categoría Cat6A o Cat7.

¿Esta tarjeta es compatible con el estándar HDCP 2.2?
Sí, la tarjeta es totalmente compatible con HDCP 2.2, lo que la hace adecuada para la distribución de contenido 4K protegido.

¿Puedo instalar esta tarjeta en cualquier chasis Enova DGX?
La DGX-I-DXL-4K es compatible con los chasis de la serie Enova DGX 100, como los DGX 800, 1600, 3200 y 6400.

¿Necesito una fuente de alimentación externa para los transmisores DXLink conectados a esta tarjeta?
No, la tarjeta suministra alimentación DXLink (basada en el estándar PoH) a través del mismo cable de par trenzado, eliminando la necesidad de fuentes de alimentación locales para los transmisores compatibles.

¿Qué resoluciones 4K específicas soporta?
Soporta las resoluciones estándar de la industria, incluyendo 3840x2160 (UHD) y 4096x2160 (DCI 4K) a 24/25/30 Hz con espacio de color 4:4:4.

Descripción para proyectos

Tarjeta de entrada para conmutadores de matriz Enova DGX con cuatro puertos de entrada DXLink 4K. Soporta la recepción de vídeo con resolución hasta 4K60 4:2:0 y 4K30 4:4:4, incluyendo formatos UHD (3840x2160) y DCI 4K (4096x2160). Transmite audio, vídeo, control bidireccional (IR, RS-232), Ethernet 10/100 Mbps y alimentación (DXLink Power/PoH) a través de un único cable de par trenzado blindado (Cat6A/Cat7) hasta 70 metros. Cumple con el estándar HDCP 2.2 y presenta un diseño de placa intercambiable en caliente para un mantenimiento sin interrupciones del sistema.
