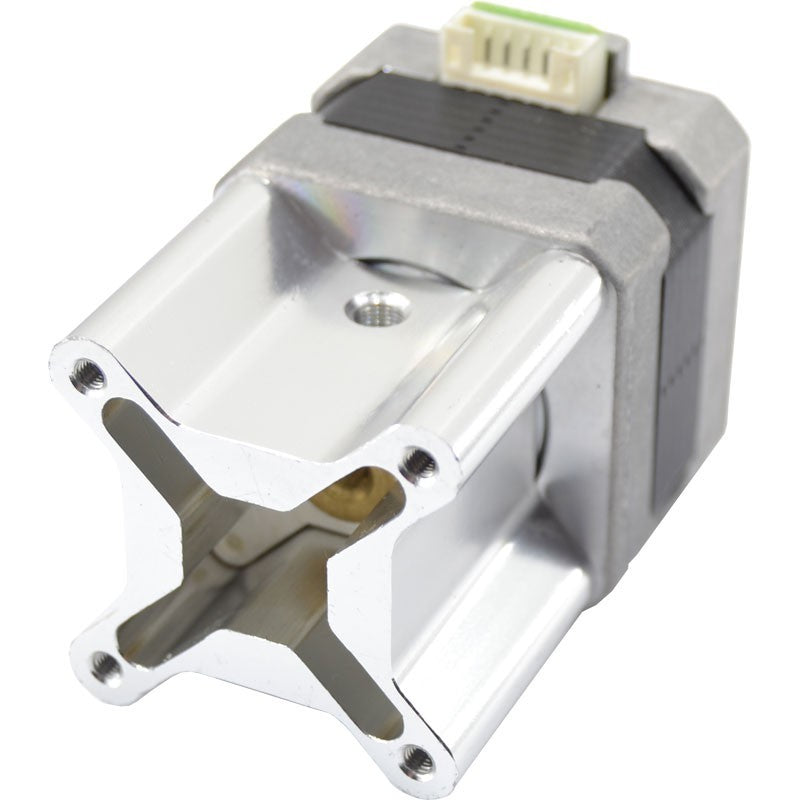

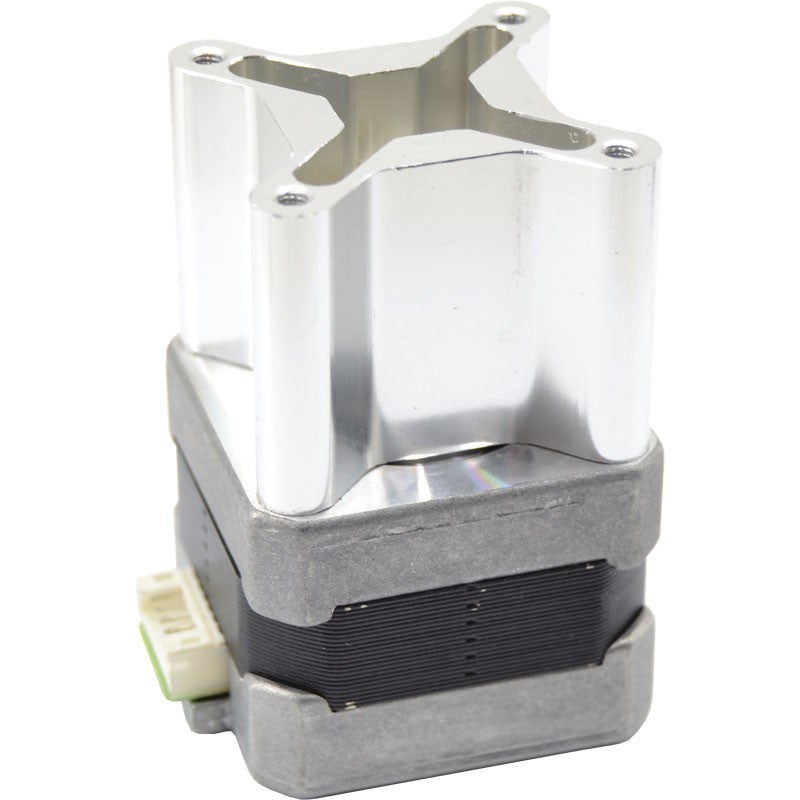

Triton Blue 17HD0422-02SX - Motor Paso a Paso NEMA 17 de Alta Precisión

Triton Blue 17HD0422-02SX - Motor Paso a Paso NEMA 17 de Alta Precisión

El Triton Blue 17HD0422-02SX es un motor paso a paso de alto rendimiento, diseñado para ofrecer precisión, fiabilidad y durabilidad en una amplia gama de aplicaciones. Este componente, estándar NEMA 17, es el repuesto original de la marca Triton-Blue, lo que garantiza una compatibilidad perfecta y un rendimiento óptimo en equipos de iluminación profesional, especialmente en los movimientos de Pan y Tilt de cabezas móviles. Su diseño robusto y especificaciones técnicas lo convierten en la elección preferida para reparaciones, mantenimiento y nuevos proyectos que demandan un control de movimiento exacto y repetible.

Más allá de la iluminación espectacular, este motor es una pieza fundamental en el mundo de la automatización y la fabricación digital. Es ampliamente utilizado en impresoras 3D para el movimiento preciso de los ejes, en máquinas CNC de pequeña escala para fresado y grabado, y en diversos proyectos de robótica y mecatrónica. Su capacidad para moverse en incrementos pequeños y controlados (pasos) sin la necesidad de un sistema de retroalimentación lo hace versátil y eficiente.

Características Principales

• Repuesto Original Triton-Blue: Diseñado como reemplazo directo, asegura una instalación sin complicaciones y el restablecimiento de la funcionalidad original del equipo sin adaptaciones.
• Estándar NEMA 17: Su tamaño y montaje estandarizado (42.3 mm x 42.3 mm) garantizan una amplia compatibilidad con una gran variedad de soportes, acopladores y maquinaria.
• Alta Precisión: Con un ángulo de paso de 1.8 grados (200 pasos por revolución), ofrece un posicionamiento fino y exacto, crucial para movimientos suaves en iluminación y acabados detallados en impresión 3D.
• Torque Fiable: Proporciona un torque de sujeción robusto, capaz de mantener la posición firmemente incluso bajo carga y ejecutar movimientos rápidos sin perder pasos.
• Construcción Duradera: Fabricado con materiales de calidad para resistir las vibraciones y el uso continuo en entornos exigentes, tanto en giras de espectáculos como en talleres de producción.
• Configuración Bipolar: Utiliza una configuración de 4 cables, compatible con la mayoría de los controladores (drivers) de motores paso a paso del mercado, como el A4988 o el DRV8825.

Beneficios para el Profesional y el Creador

Para los técnicos de iluminación, utilizar el motor 17HD0422-02SX original significa una reparación rápida y fiable. Asegura que las cabezas móviles de marcas como Triton Blue, Elation, ADJ, Terbly y Ayrton recuperen su agilidad y precisión de fábrica. Para los entusiastas del DIY, constructores de impresoras 3D y operadores de CNC, este motor ofrece la confianza de un componente probado en la industria, capaz de mejorar la calidad y la repetibilidad de sus creaciones. Su rendimiento estable se traduce en impresiones más limpias, cortes más precisos y proyectos de robótica con un comportamiento predecible y controlado.

Casos de Uso

• Iluminación Profesional: Ideal para la reparación de los mecanismos de giro (Pan) e inclinación (Tilt) de cabezas móviles y otros efectos de iluminación robótica.
• Impresión 3D: Perfecto para el movimiento de los ejes X, Y, Z y el extrusor en impresoras 3D, garantizando una alta calidad de impresión.
• Maquinaria CNC: Adecuado para routers, grabadoras láser y fresadoras de escritorio que requieren un control de movimiento preciso.
• Robótica y Automatización: Utilizado en brazos robóticos, sistemas de posicionamiento de cámaras, y otros proyectos de automatización que necesiten control de movimiento angular.

Preguntas Frecuentes

¿Este motor es compatible con una cabeza móvil que no es de marca Triton Blue?

Sí, es muy probable. El modelo 17HD0422-02SX es utilizado por múltiples fabricantes como Elation, ADJ y Terbly. La clave es verificar que el motor a reemplazar tenga exactamente el mismo código de modelo (17HD0422-02SX) y que las dimensiones físicas y el conector coincidan.

¿Qué significa que sea un motor NEMA 17?

NEMA 17 es un estándar de la industria que se refiere a las dimensiones de la placa frontal del motor, que es de 1.7 x 1.7 pulgadas (aproximadamente 42.3 x 42.3 mm). Esto estandariza el montaje, facilitando su integración en diferentes diseños y máquinas.

¿Qué tipo de controlador o driver necesito para este motor?

Este es un motor bipolar de 4 cables. Requiere un controlador de motor paso a paso (driver) que pueda suministrar la corriente nominal por fase. Controladores comunes como el A4988, DRV8825 o TMC2209 son excelentes opciones, siempre ajustando la corriente de salida para que coincida con las especificaciones del motor y evitar el sobrecalentamiento.

¿Por qué es importante que sea un repuesto original?

Al ser un repuesto original de Triton-Blue, se garantiza que el motor cumple con las mismas especificaciones de rendimiento, calidad y durabilidad que la pieza instalada de fábrica. Esto evita problemas de compatibilidad, rendimiento deficiente o fallos prematuros que pueden ocurrir con piezas no originales.

Descripción para proyectos

Motor paso a paso bipolar estándar NEMA 17, modelo 17HD0422-02SX. Presenta un ángulo de paso de 1.8 grados (200 pasos/revolución). Las dimensiones del cuerpo son 42.3 x 42.3 x 34 mm con un eje de 5 mm de diámetro. Opera con una corriente nominal de 1.2 A por fase y una resistencia de fase de 2.8 ohmios. Configuración de 4 hilos para conexión a controladores bipolares. Torque de sujeción de 26 N·cm.
