Triton Blue 17HD0007-15S - Motor Paso a Paso NEMA 17 de Alto Rendimiento

Triton Blue 17HD0007-15S - Motor Paso a Paso NEMA 17 de Alto Rendimiento

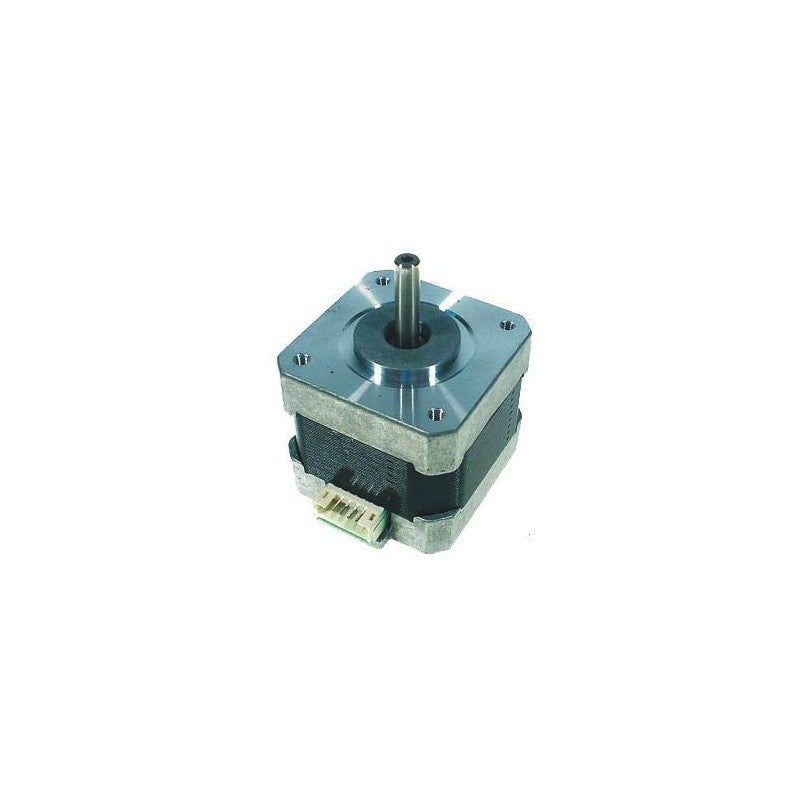

El motor paso a paso Triton Blue 17HD0007-15S es un componente de alta precisión diseñado para ofrecer un control de movimiento exacto y fiable en una amplia gama de aplicaciones. Este motor bipolar, perteneciente al estándar NEMA 17, es la solución ideal tanto para la reparación de equipos de iluminación profesional como para el desarrollo de proyectos de automatización, robótica e impresión 3D. Su diseño robusto y especificaciones técnicas garantizan un rendimiento estable y una larga vida útil, recuperando la funcionalidad original de sus dispositivos o llevando sus creaciones al siguiente nivel.

Gracias a su ángulo de paso de 1.8 grados (200 pasos por revolución), este motor proporciona un posicionamiento suave y preciso, esencial para los movimientos de Pan y Tilt en cabezas móviles de iluminación o para la exactitud requerida en los ejes de una impresora 3D o una máquina CNC. Con un torque de sujeción (Holding Torque) de 36 N·cm, es capaz de manejar cargas moderadas con firmeza, evitando la pérdida de pasos y asegurando la repetibilidad en cada movimiento.

Características Principales

• Estándar NEMA 17: Su tamaño de carcasa de 42.3 x 42.3 mm lo hace compatible con una gran variedad de soportes y acopladores estándar del mercado.
• Movimiento Preciso: Con un ángulo de paso de 1.8°, permite un control de posicionamiento fino, crucial para tareas que demandan alta exactitud.
• Torque Fiable: Ofrece un par de retención de 36 N·cm, suficiente para mantener la posición de forma segura y mover cargas con eficacia en sus aplicaciones principales.
• Configuración Bipolar: Equipado con 4 cables, permite un control preciso de la corriente a través de las bobinas, optimizando el torque y la velocidad con controladores (drivers) bipolares modernos.
• Construcción Duradera: Fabricado con materiales de calidad para asegurar una disipación de calor eficiente y una operación fiable a lo largo del tiempo.

Beneficios para el Usuario

Este motor no solo es un simple repuesto, sino una mejora en la fiabilidad y precisión de sus equipos. Al instalar el 17HD0007-15S, usted se beneficia de un funcionamiento silencioso y de baja vibración, lo que se traduce en un rendimiento superior y menos desgaste mecánico. Su amplia compatibilidad con marcas líderes en iluminación como Triton Blue, Elation, Futurelight y ADJ lo convierte en una opción versátil y segura para técnicos de mantenimiento. Para los entusiastas del DIY y la robótica, su estandarización NEMA 17 simplifica enormemente el diseño y la integración en cualquier proyecto.

Casos de Uso

• Repuesto para Iluminación Profesional: Ideal para sustituir motores defectuosos en los mecanismos de giro (Pan) e inclinación (Tilt) de cabezas móviles y otros equipos de escenario.
• Impresión 3D: Perfecto para su uso en los ejes X, Y, y Z de impresoras 3D, garantizando una extrusión y posicionamiento de capas de alta precisión.
• Máquinas CNC y Grabadoras Láser: Su precisión y torque lo hacen adecuado para mover los ejes en pequeñas fresadoras CNC de escritorio, grabadoras y cortadoras láser.
• Proyectos de Robótica y Automatización: Un componente fundamental para construir brazos robóticos, sistemas de posicionamiento de cámaras y otros proyectos de mecatrónica que requieran control de movimiento exacto.

Preguntas Frecuentes

¿Este motor es compatible con cualquier cabeza móvil?

Es compatible con una gran cantidad de modelos de marcas reconocidas como Triton Blue, Elation, Futurelight y ADJ, que utilizan motores NEMA 17 con especificaciones similares. No obstante, siempre es recomendable verificar las especificaciones técnicas (tamaño, voltaje, corriente) del motor original de su equipo antes de realizar la compra.

¿Qué significa que es un motor NEMA 17?

NEMA 17 es un estándar industrial que define las dimensiones de la placa frontal de montaje del motor, que en este caso es de 1.7 x 1.7 pulgadas (aproximadamente 42.3 x 42.3 mm). Esto asegura la intercambiabilidad mecánica entre motores de diferentes fabricantes que cumplan con el mismo estándar.

¿Necesito un controlador o "driver" específico para este motor?

Sí, al ser un motor paso a paso bipolar, requiere un controlador (driver) capaz de manejar una corriente de al menos 1.5 A por fase. Controladores como el A4988, DRV8825 o TMC2209 son opciones muy populares y compatibles para este tipo de motor.

Descripción para proyectos

Motor paso a paso bipolar de 2 fases, estándar NEMA 17, con dimensiones de montaje de 42.3x42.3 mm y una longitud de cuerpo de 39 mm. Presenta un ángulo de paso de 1.8 grados (200 pasos/revolución). Opera con una corriente nominal de 1.58 A por fase y una resistencia de 1.65 ohmios. Ofrece un par de retención de 0.36 Nm (36 N·cm). El eje tiene un diámetro de 5 mm. Configuración de 4 hilos para conexión bipolar. Clase de aislamiento B (130°C).
