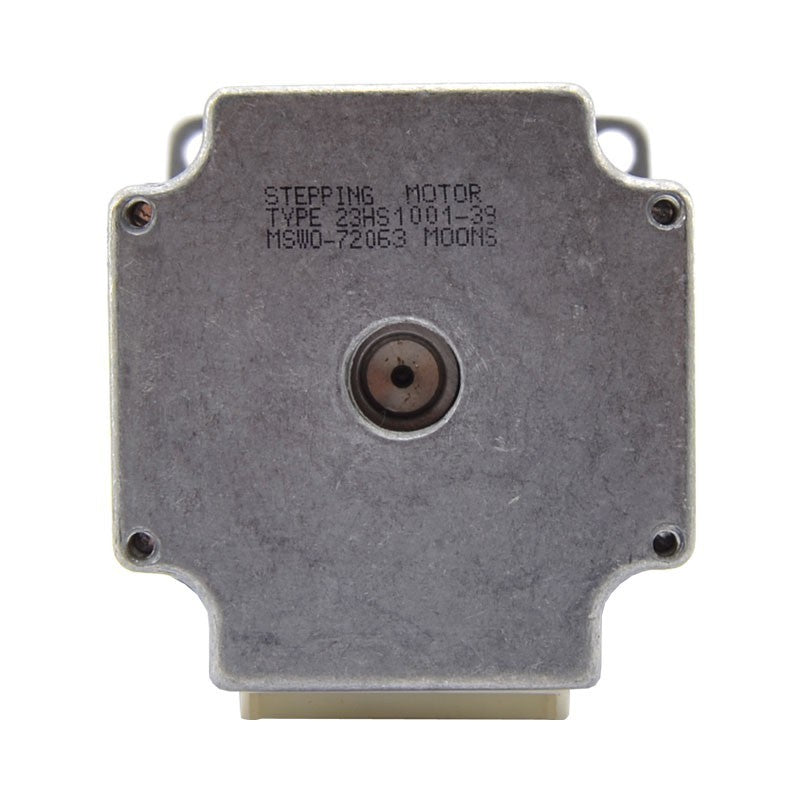

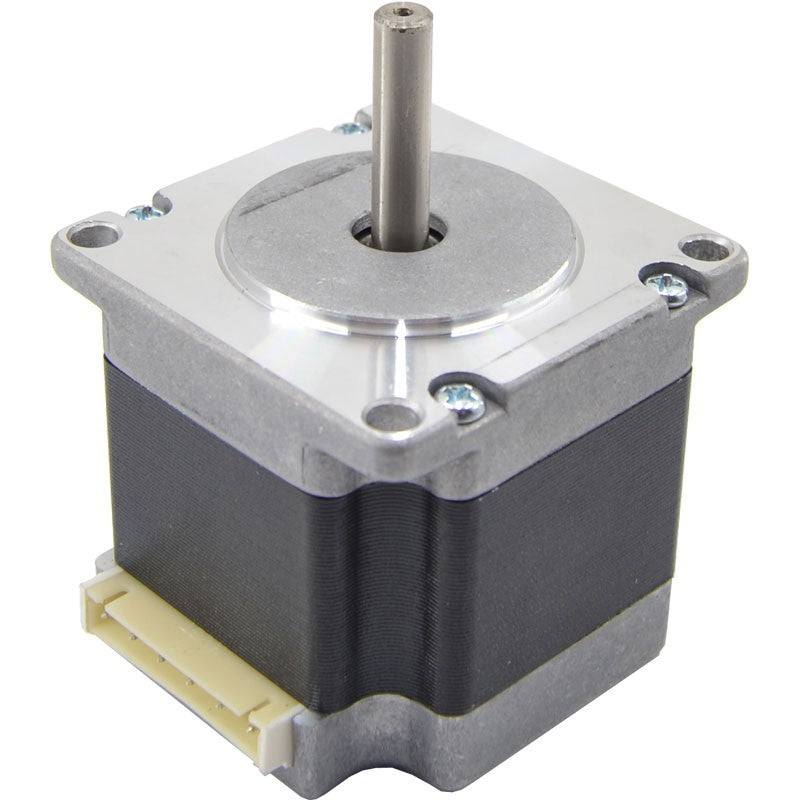

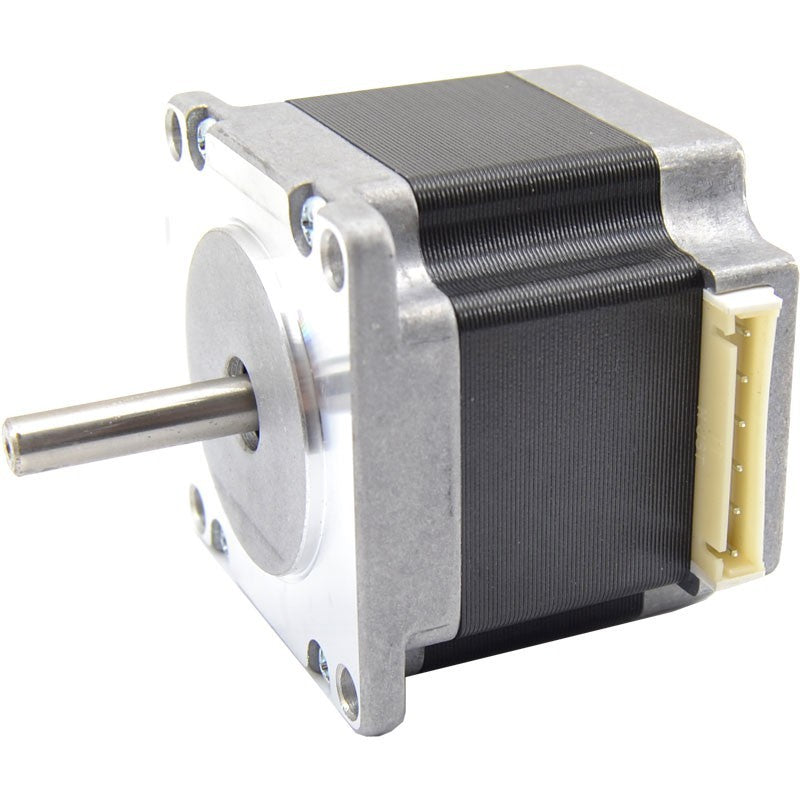

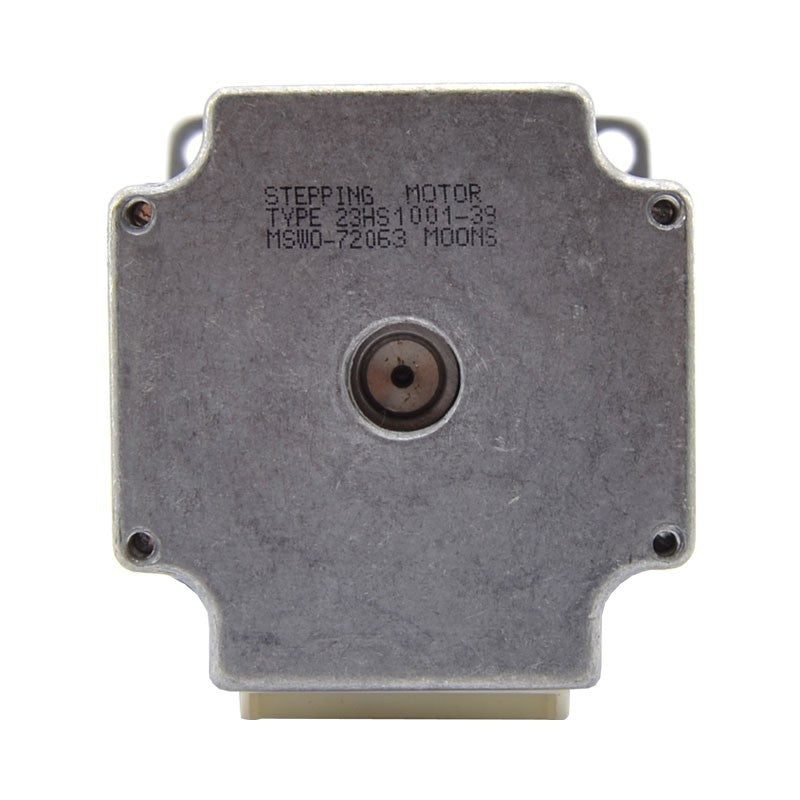

MOONS' 23HS1001-39 - Motor Paso a Paso NEMA 23 para Iluminación Profesional

MOONS' 23HS1001-39 - Motor Paso a Paso NEMA 23 para Iluminación Profesional

El MOONS' 23HS1001-39 es un motor paso a paso de alto rendimiento, diseñado para ofrecer precisión, fiabilidad y una durabilidad excepcional en las aplicaciones más exigentes. Fabricado por la reconocida marca MOONS', este motor es la pieza original utilizada en equipos de iluminación profesional de Triton Blue, garantizando un funcionamiento idéntico al de fábrica y una integración perfecta. Su robusta construcción y especificaciones técnicas lo convierten en la elección predilecta no solo para reparaciones, sino también para proyectos de automatización y robótica.

Este motor estándar NEMA 23 se caracteriza por su alto par de retención (holding torque) y un ángulo de paso de 1.8 grados, lo que se traduce en movimientos fluidos, exactos y repetibles. Es el componente clave responsable de los movimientos de PAN (horizontal) y TILT (vertical) en una amplia gama de cabezas móviles, asegurando que los efectos de iluminación se ejecuten con la máxima precisión noche tras noche. Su versatilidad lo hace compatible con equipos de marcas líderes en la industria como Elation, ADJ, Terbly y Ayrton, entre otras, que confían en la calidad de MOONS' para sus sistemas de movimiento.

Características Principales

• Repuesto Original Triton-Blue: Asegura la compatibilidad y el rendimiento especificado por el fabricante del equipo, restaurando la funcionalidad original de su cabeza móvil.
• Fabricación de Calidad MOONS': Producido por uno de los líderes mundiales en motores de movimiento, garantizando una larga vida útil y un funcionamiento fiable.
• Estándar NEMA 23: Su tamaño de marco de 57 x 57 mm es un estándar industrial, lo que facilita su montaje y sustitución en una gran variedad de equipos.
• Alta Precisión: Con un ángulo de paso de 1.8° (200 pasos por revolución), permite un control de posicionamiento extremadamente fino, crucial para la iluminación espectacular y la maquinaria de precisión.
• Configuración Bipolar: El diseño de 4 hilos permite un control eficiente y preciso de la corriente, maximizando el par motor y la eficiencia del sistema.
• Versatilidad de Aplicación: Ideal para la reparación de equipos de iluminación, así como para su uso en impresoras 3D, máquinas CNC, robótica y otros proyectos de automatización industrial.

Beneficios para el Técnico y el Usuario

Optar por el motor MOONS' 23HS1001-39 proporciona beneficios tangibles. Para los técnicos de servicio, utilizar un repuesto original simplifica la reparación, elimina problemas de incompatibilidad y garantiza la satisfacción del cliente. Para los diseñadores de iluminación y operadores, la fiabilidad de este motor se traduce en espectáculos sin fallos técnicos, con movimientos precisos y consistentes que realzan cualquier producción. Su durabilidad reduce la necesidad de mantenimiento frecuente y los costes asociados, ofreciendo una solución rentable a largo plazo.

Casos de Uso

• Reparación de Iluminación Profesional: Es la solución ideal para sustituir motores de PAN y TILT defectuosos en cabezas móviles de marcas como Triton Blue, Elation, ADJ, Terbly y Ayrton.
• Automatización y CNC: Su alto par y precisión lo hacen perfecto para ejes de máquinas de control numérico (CNC), grabadoras láser e impresoras 3D de gran formato.
• Proyectos de Robótica: Utilizado en la construcción de brazos robóticos, plataformas de posicionamiento y otros sistemas mecatrónicos que requieren un control de movimiento exacto.
• Maquinaria Industrial: Integrable en una variedad de equipos industriales como etiquetadoras, máquinas de embalaje o sistemas de ensamblaje automatizado.

Preguntas Frecuentes

¿Este motor es compatible con mi cabeza móvil si no es de la marca Triton Blue?

Sí, aunque es el repuesto original para Triton Blue, el modelo 23HS1001-39 de MOONS' es utilizado por muchas otras marcas líderes. Se recomienda verificar siempre las especificaciones técnicas (tamaño, corriente, par) de su motor actual para asegurar una compatibilidad total.

¿Qué significa NEMA 23?

NEMA 23 es un estándar de la Asociación Nacional de Fabricantes Eléctricos (NEMA) que define las dimensiones de la placa frontal del motor. Un motor NEMA 23 tiene una placa frontal de 2.3 x 2.3 pulgadas (aproximadamente 57 x 57 mm), lo que estandariza su montaje.

¿Necesito un driver específico para este motor?

Sí, como todo motor paso a paso, requiere un controlador o "driver" que pueda suministrar la corriente adecuada por fase (en este caso, 2.8 A) y gestionar las señales de paso y dirección. Es crucial usar un driver compatible para evitar dañar el motor y asegurar su correcto funcionamiento.

¿Cuántos cables tiene y cómo se conectan?

Este es un motor bipolar y cuenta con 4 cables. Generalmente vienen en pares de bobinas (A+ A- y B+ B-). Deberá consultar la hoja de datos del motor o de su equipo para identificar la correcta asignación de cables a las salidas de su controlador.

Descripción para proyectos

Motor paso a paso híbrido, modelo 23HS1001-39 del fabricante MOONS'. Estándar NEMA 23 con dimensiones de 57x57x56 mm y un diámetro de eje de 6.35 mm. Presenta un ángulo de paso de 1.8 grados por paso (200 pasos/revolución). Opera en configuración bipolar de 2 fases con 4 hilos, requiriendo una corriente nominal de 2.8 A por fase y una resistencia de 0.9 ohmios. El par de retención (holding torque) es de 1.3 N·m y la inductancia por fase es de 2.5 mH. El peso del motor es de aproximadamente 700 gramos.
