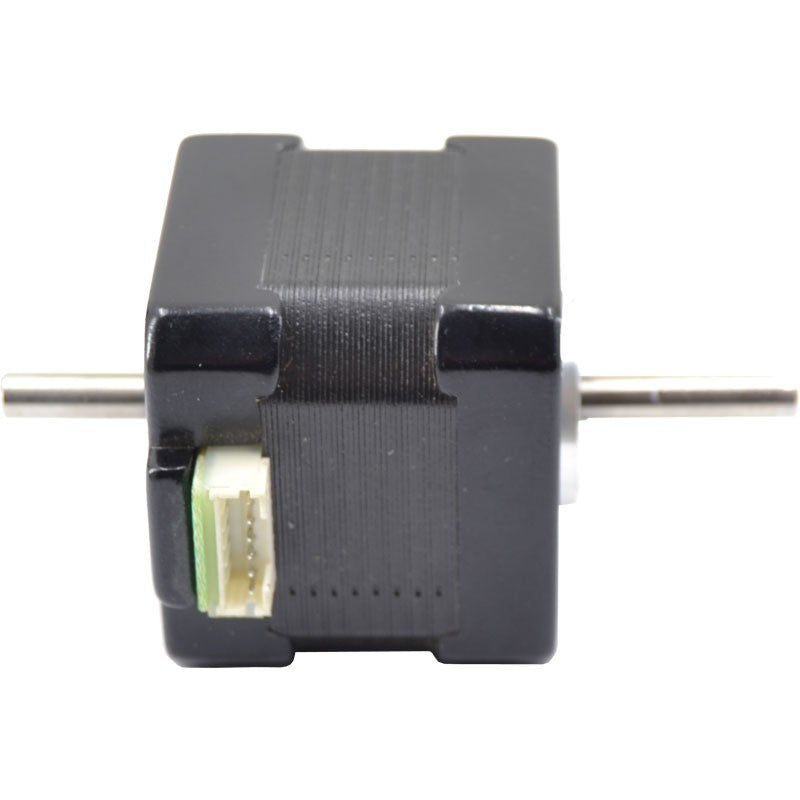

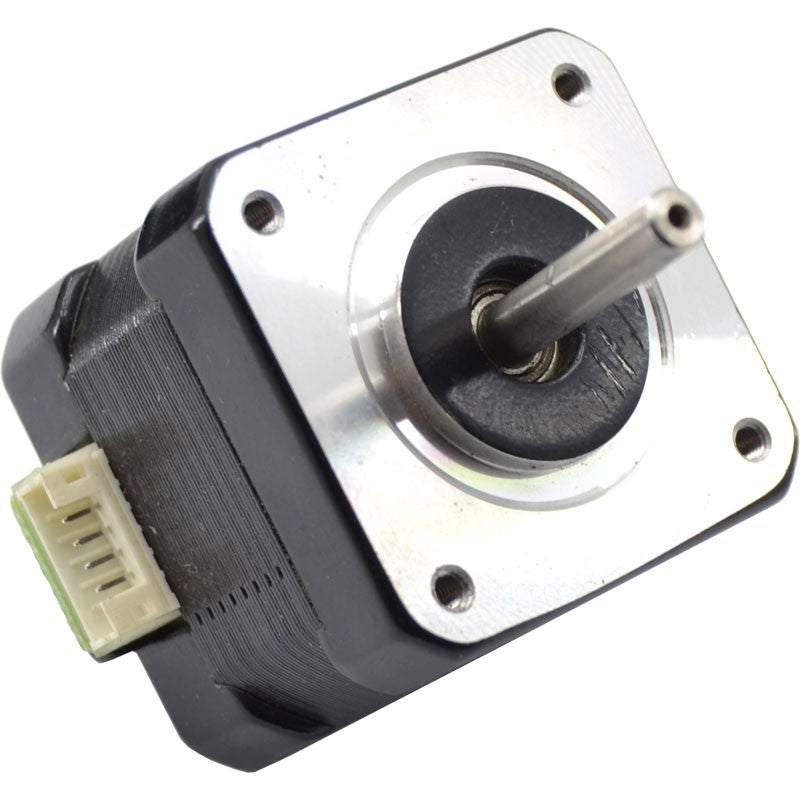

Triton Blue MOTOR 17HD1004-04 - Motor Paso a Paso NEMA 17 de Alto Rendimiento

Triton Blue MOTOR 17HD1004-04 - Motor Paso a Paso NEMA 17 de Alto Rendimiento

El Triton Blue MOTOR 17HD1004-04 es un motor paso a paso de alta precisión, diseñado como repuesto original para una amplia gama de equipos profesionales. Este componente es fundamental para garantizar movimientos suaves, precisos y fiables, especialmente en aplicaciones exigentes como la robótica, la impresión 3D y, de forma destacada, en equipos de iluminación espectacular. Su robusta construcción y especificaciones técnicas avanzadas lo convierten en la elección preferida para el mantenimiento y reparación de equipos de primeras marcas.

Este motor, perteneciente al estándar NEMA 17, se caracteriza por su excelente relación entre tamaño y par motor (torque). Con un ángulo de paso de 1.8 grados (200 pasos por revolución), ofrece un posicionamiento exacto, crucial para los efectos de movimiento Pan y Tilt en cabezas móviles de iluminación o para la extrusión de material en impresoras 3D. Su diseño bipolar de 2 fases asegura un control eficiente y un funcionamiento estable a través de los drivers de motor más comunes del mercado.

Características Principales

• Repuesto Original Triton Blue: Garantiza una compatibilidad y rendimiento idénticos al componente de fábrica, asegurando una reparación perfecta y una larga vida útil del equipo.
• Estándar NEMA 17: Su tamaño de carcasa de 42.3 x 42.3 mm es un estándar industrial, lo que facilita su montaje y compatibilidad con una gran variedad de soportes y acoplamientos.
• Alta Precisión: Con un ángulo de paso de 1.8°, permite un control de movimiento muy fino y repetible, indispensable para tareas que requieren exactitud.
• Óptimo Par de Sujeción (Holding Torque): Proporciona una fuerza de retención significativa de 450 mNm, asegurando que el motor mantenga su posición firmemente incluso cuando no está en movimiento.
• Construcción Duradera: Fabricado con materiales de alta calidad para resistir las vibraciones y el uso continuo en entornos profesionales, desde escenarios hasta talleres de producción.
• Amplia Compatibilidad: Diseñado específicamente para cabezas móviles Triton Blue, también es compatible con modelos de marcas reconocidas como Elation, ADJ, Terbly y Ayrton, entre otras.

Beneficios para el Técnico y el Usuario

Para los técnicos de mantenimiento, utilizar el motor 17HD1004-04 significa trabajar con un repuesto fiable que minimiza el tiempo de inactividad del equipo. Su condición de pieza original elimina las incertidumbres de compatibilidad, asegurando una instalación directa y sin complicaciones. Para el usuario final, la instalación de este motor se traduce en la restauración del rendimiento original de su equipo, recuperando la fluidez y precisión en todos los movimientos, lo que es vital para la calidad de un espectáculo de luces o la precisión de una impresión 3D.

Casos de Uso

Este motor paso a paso es la solución ideal para una variedad de aplicaciones, incluyendo:

• Reparación de Cabezas Móviles de Iluminación: Sustitución de motores dañados en los ejes de Pan (movimiento horizontal) y Tilt (movimiento vertical) para restaurar el funcionamiento del equipo.
• Proyectos de Impresión 3D y CNC: Perfecto para la construcción o mejora de impresoras 3D y pequeñas fresadoras CNC, donde la precisión en los ejes X, Y y Z es fundamental.
• Robótica y Automatización: Integración en proyectos de robótica para el control de brazos, pinzas o plataformas móviles que requieren un posicionamiento exacto.
• Maquinaria Industrial Ligera: Utilización en equipos de etiquetado, dosificación o ensamblaje que dependen de movimientos paso a paso controlados.

Preguntas Frecuentes

¿Este motor es compatible con mi cabeza móvil si no es de la marca Triton Blue?
Sí, además de ser el repuesto original para Triton Blue, este motor es utilizado por muchas otras marcas líderes como Elation, ADJ, Terbly y Ayrton. Se recomienda verificar las especificaciones técnicas (tamaño NEMA 17, voltaje, corriente y dimensiones del eje) de su motor actual para confirmar la compatibilidad.

¿Qué significa que sea un motor NEMA 17?
NEMA 17 es un estándar de la Asociación Nacional de Fabricantes Eléctricos (NEMA) que define las dimensiones de la placa frontal del motor (en este caso, 1.7 x 1.7 pulgadas o 42.3 x 42.3 mm). Esto asegura la intercambiabilidad mecánica entre motores del mismo estándar.

¿Necesito un driver específico para este motor?
Este es un motor paso a paso bipolar estándar. Requiere un driver de motor paso a paso capaz de suministrar la corriente nominal (0.5 A) y el voltaje adecuados para un rendimiento óptimo. La mayoría de los drivers para NEMA 17 del mercado son compatibles.

Descripción para proyectos

Motor paso a paso bipolar de 2 fases, estándar NEMA 17, con dimensiones de placa frontal de 42.3 x 42.3 mm y una longitud de cuerpo de 39.3 mm. Presenta un ángulo de paso de 1.8 grados por paso (200 pasos/revolución). El motor opera con una corriente nominal de 0.5 A por fase y una resistencia de 25 Ohmios. Ofrece un par de sujeción (Holding Torque) de 450 mNm. El eje tiene un diámetro de 5 mm. El peso total del componente es de 0.28 kg.
