Triton Blue 23HS0021-1 - Motor Paso a Paso NEMA 23 de Alto Rendimiento

Triton Blue 23HS0021-1 - Motor Paso a Paso NEMA 23 de Alto Rendimiento

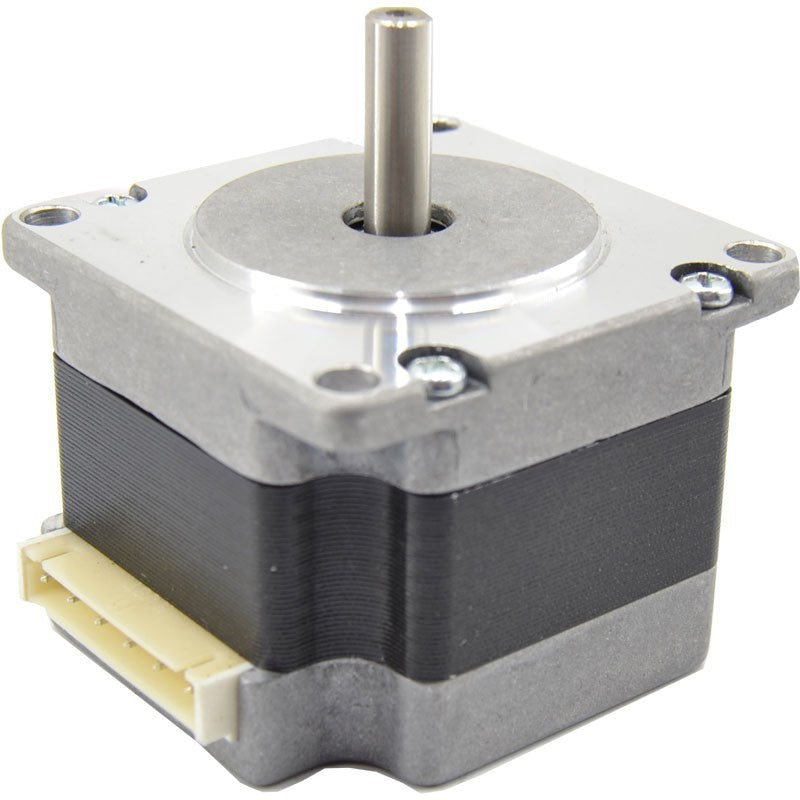

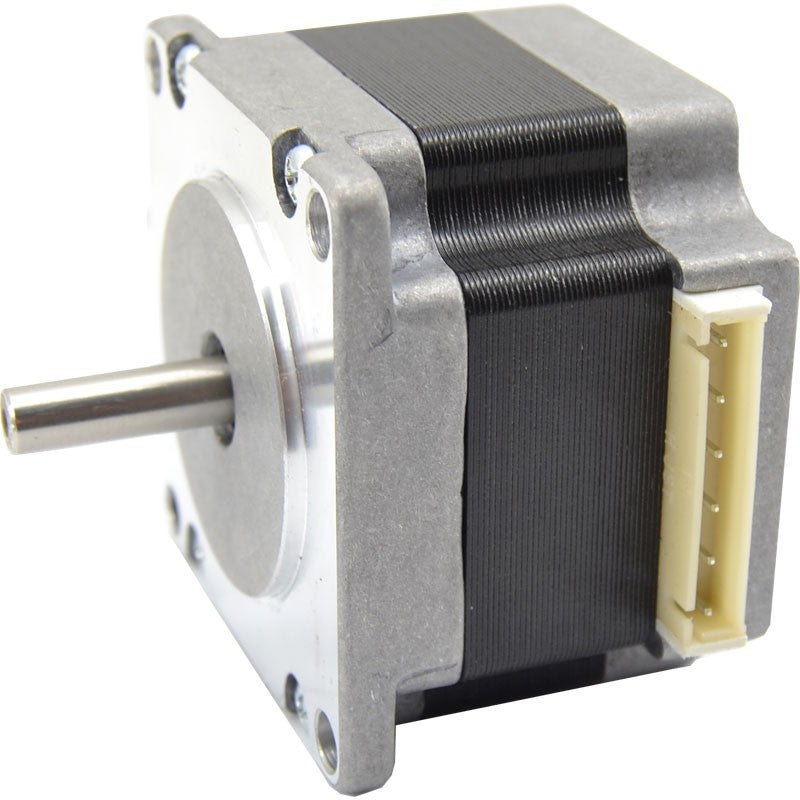

El motor paso a paso Triton Blue 23HS0021-1 es un componente de alta precisión fabricado por MOONS', diseñado específicamente para ofrecer un rendimiento fiable y exacto en equipos profesionales. Este motor es el repuesto original para una amplia gama de cabezas móviles de iluminación de la marca Triton Blue, asegurando una compatibilidad perfecta y la restauración de las prestaciones de fábrica del equipo. Su diseño robusto y especificaciones técnicas lo convierten en la solución ideal para reparaciones y mantenimiento, garantizando un movimiento suave, silencioso y preciso, características indispensables en entornos de espectáculos, teatros y estudios de televisión.

Gracias a su estandarización como motor NEMA 23, el 23HS0021-1 no solo es compatible con equipos de iluminación de marcas líderes como Elation, ADJ, Terbly o Ayrton, sino que también es una opción excelente para una gran variedad de aplicaciones que requieren control de movimiento de alta precisión. Entre ellas se incluyen proyectos de robótica, máquinas de control numérico por computadora (CNC), impresoras 3D de gran formato y sistemas de automatización industrial.

Características Principales

• Repuesto Original Triton-Blue: Diseñado para encajar y funcionar perfectamente con las cabezas móviles de la marca, eliminando problemas de compatibilidad.
• Fabricación de Calidad (MOONS'): Producido por MOONS', un líder reconocido en la fabricación de motores de movimiento, lo que garantiza una larga vida útil y un rendimiento constante.
• Alta Precisión: Con un ángulo de paso de 1.8 grados (200 pasos por revolución), ofrece un posicionamiento exacto y una repetibilidad excepcional.
• Tamaño Estándar NEMA 23: Su marco de 57 x 57 mm permite una fácil integración tanto en equipos de iluminación como en una amplia gama de proyectos de automatización y DIY.
• Funcionamiento Eficiente: Optimizado para ofrecer un alto par de retención con un consumo de corriente controlado, asegurando un movimiento potente y fiable sin sobrecalentamiento.

Beneficios para el Profesional y el Técnico

• Restauración del Rendimiento: Devuelve la fluidez y precisión de movimiento original a las cabezas móviles, eliminando vibraciones o saltos indeseados.
• Fiabilidad en Entornos Exigentes: Su construcción robusta asegura un funcionamiento estable noche tras noche, reduciendo el riesgo de fallos durante un evento.
• Instalación Directa: Al ser un repuesto original con conectores y dimensiones exactas, el proceso de sustitución es rápido y sencillo, minimizando el tiempo de inactividad del equipo.
• Versatilidad de Aplicación: Una sola pieza de repuesto puede ser compatible con múltiples modelos y marcas, optimizando el inventario de componentes.

Casos de Uso

• Mantenimiento y Reparación: Ideal para técnicos de servicio que reparan equipos de iluminación profesional, reemplazando motores de Paneo (Pan) o Inclinación (Tilt) defectuosos en cabezas móviles.
• Proyectos de Automatización: Perfecto para constructores de máquinas CNC, grabadoras láser e impresoras 3D que buscan un motor fiable y potente para sus ejes.
• Robótica: Utilizado en la creación de brazos robóticos y otros sistemas que requieren un control de posición angular preciso y repetible.
• Equipamiento Industrial: Integración en maquinaria de etiquetado, posicionamiento de cámaras en sistemas de visión artificial o cualquier aplicación que necesite un actuador preciso.

Preguntas Frecuentes

¿Este motor es compatible con mi cabeza móvil que no es de marca Triton Blue?

Sí, es altamente probable. Este motor es utilizado por muchas marcas líderes como Elation, ADJ, Terbly y Ayrton. La mejor forma de asegurarse es verificar que el número de parte de su motor antiguo sea 23HS0021-1 o comparar sus especificaciones técnicas (tamaño NEMA 23, corriente, par y dimensiones físicas) con las de este modelo.

¿Qué significa que sea un motor NEMA 23?

NEMA 23 es un estándar industrial que define las dimensiones de la placa frontal de montaje del motor, en este caso, de 57 x 57 mm. Esto asegura que el motor pueda ser montado en cualquier sistema diseñado para este estándar, facilitando su intercambio e integración.

¿Necesito un controlador o driver específico para este motor?

Sí, como todo motor paso a paso, requiere un controlador (driver) que gestione los impulsos eléctricos. Debe asegurarse de que el driver sea compatible con un motor bipolar de 2 fases y que pueda suministrar la corriente nominal de 2.8 A por fase para obtener el máximo rendimiento.

Descripción para proyectos

Motor paso a paso híbrido bipolar, marca Triton Blue, modelo 23HS0021-1, fabricado por MOONS'. Presenta un tamaño de marco estándar NEMA 23 (57x57 mm) con una longitud de cuerpo de 54 mm. Opera con un ángulo de paso de 1.8 grados (200 pasos por revolución) y una corriente nominal de 2.8 A por fase, entregando un par de retención de 1.26 N·m. El eje tiene un diámetro de 6.35 mm y una longitud de 20.6 mm. Dispone de una configuración de 4 hilos para conexión bipolar en serie. Su peso es de aproximadamente 700 gramos.
