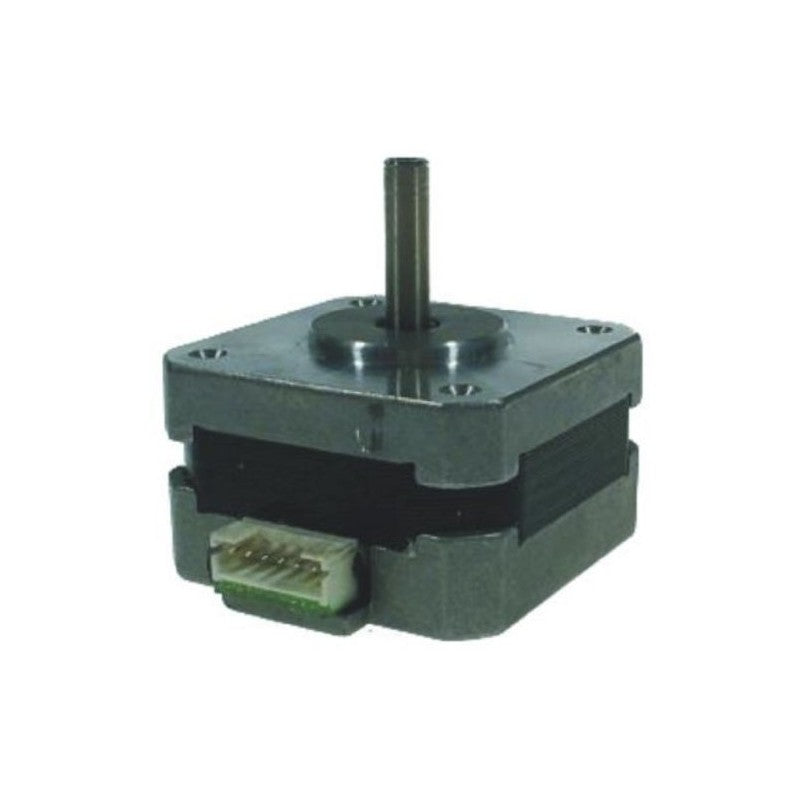

Triton Blue 17HS3005-03 - Motor Paso a Paso NEMA 17 de Alta Precisión

Triton Blue 17HS3005-03 - Motor Paso a Paso NEMA 17 de Alta Precisión

El Triton Blue 17HS3005-03 es un motor paso a paso de alto rendimiento, diseñado para ofrecer un control de movimiento preciso y fiable en una amplia gama de aplicaciones. Este componente es el repuesto original utilizado en equipos de iluminación profesional de Triton Blue, garantizando una compatibilidad y funcionamiento perfectos. Gracias a su construcción robusta y especificaciones estándar, su versatilidad lo convierte en la elección ideal no solo para la reparación de cabezas móviles, sino también para proyectos de robótica, impresoras 3D y maquinaria industrial CNC.

Construido bajo el estándar NEMA 17, este motor bipolar ofrece un equilibrio perfecto entre tamaño compacto, peso ligero y un excelente par de retención. Su ángulo de paso de 1.8 grados permite realizar movimientos extremadamente precisos, una característica fundamental en equipos de iluminación para la proyección de gobos y haces de luz, así como en impresoras 3D para lograr una alta resolución en cada capa. Su fiabilidad ha sido probada en el exigente sector de la iluminación espectacular, siendo compatible con marcas líderes como Elation, Futurelight y ADJ, entre otras.

Características Principales

• Repuesto Original Triton Blue: Diseñado específicamente para equipos de la marca, asegura una integración perfecta, un rendimiento óptimo y una durabilidad equivalente a la del componente de fábrica.
• Estándar NEMA 17: Su formato de 42x42 mm es un estándar de la industria, lo que facilita su montaje y compatibilidad con una gran variedad de soportes y acopladores.
• Alta Precisión: Con un ángulo de paso de 1.8 grados (200 pasos por revolución), proporciona un control de movimiento exacto y repetible, crucial para aplicaciones de posicionamiento detallado.
• Construcción Bipolar: Equipado con 4 hilos, es compatible con los drivers de motor paso a paso más comunes del mercado, como los A4988 o DRV8825, simplificando su implementación en cualquier proyecto.
• Par de Retención Optimizado: Ofrece la fuerza necesaria para mantener la posición de forma estable incluso sin alimentación constante, evitando desplazamientos no deseados en ejes y mecanismos.

Beneficios y Ventajas

Optar por el motor Triton Blue 17HS3005-03 proporciona múltiples ventajas. Para los técnicos de iluminación, significa utilizar un repuesto que garantiza una reparación fiable y duradera, devolviendo al equipo su funcionalidad original sin adaptaciones. Para los desarrolladores y aficionados al DIY, su estandarización y rendimiento abren un mundo de posibilidades en la creación de prototipos y maquinaria automatizada, desde un plotter personalizado hasta un brazo robótico preciso. Su diseño eficiente asegura un funcionamiento estable con bajo nivel de ruido y vibraciones, mejorando la calidad del producto final.

Casos de Uso

• Iluminación Espectacular: Es el motor encargado de los movimientos de Pan (horizontal) y Tilt (vertical) en cabezas móviles, así como del cambio de gobos, colores y otros efectos.
• Impresión 3D: Ideal para controlar el movimiento de los ejes X, Y, Z y del extrusor en impresoras 3D, garantizando una deposición de material precisa.
• Maquinaria CNC: Perfecto para fresadoras, grabadoras láser o routers de pequeño formato que requieren un posicionamiento exacto de la herramienta.
• Robótica y Automatización: Su uso es extendido en brazos robóticos, sistemas de pick-and-place, cámaras motorizadas y otros proyectos de automatización que demandan control de movimiento.

Preguntas Frecuentes

¿Este motor es compatible con una cabeza móvil que no es de marca Triton Blue?

Sí, al ser un motor con estándar NEMA 17, es físicamente compatible con muchos equipos de otras marcas como Elation, ADJ o Futurelight. Sin embargo, siempre es crucial verificar que las especificaciones de voltaje, corriente y par de retención coincidan con los requerimientos del driver de su equipo.

¿Qué significa que sea un motor NEMA 17?

NEMA 17 es un estándar de la Asociación Nacional de Fabricantes Eléctricos (NEMA) que define las dimensiones de la placa frontal del motor (en este caso, 1.7 x 1.7 pulgadas o 42 x 42 mm). Esto asegura la intercambiabilidad mecánica entre motores de diferentes fabricantes que cumplan con la misma norma.

¿Qué tipo de controlador o driver necesito para este motor?

Este motor bipolar de 4 hilos es compatible con una gran variedad de drivers. Para proyectos de electrónica y DIY, los controladores como el A4988 y el DRV8825 son opciones muy populares y asequibles que funcionan perfectamente con este motor.

¿Es una pieza nueva y original?

Sí, este producto es un repuesto oficial y completamente nuevo de la marca Triton Blue, lo que garantiza la máxima calidad y fiabilidad.

Descripción para proyectos

Motor paso a paso bipolar, modelo 17HS3005-03, con un estándar de montaje NEMA 17 (42x42 mm). Presenta un ángulo de paso de 1.8 grados, equivalente a 200 pasos por revolución completa. Opera con una corriente nominal de 1.5 A por fase y una resistencia de 1.7 Ohmios. El cuerpo del motor tiene una longitud de 34 mm y está equipado con un eje de 5 mm de diámetro. Dispone de una configuración de 4 hilos para conexión.
