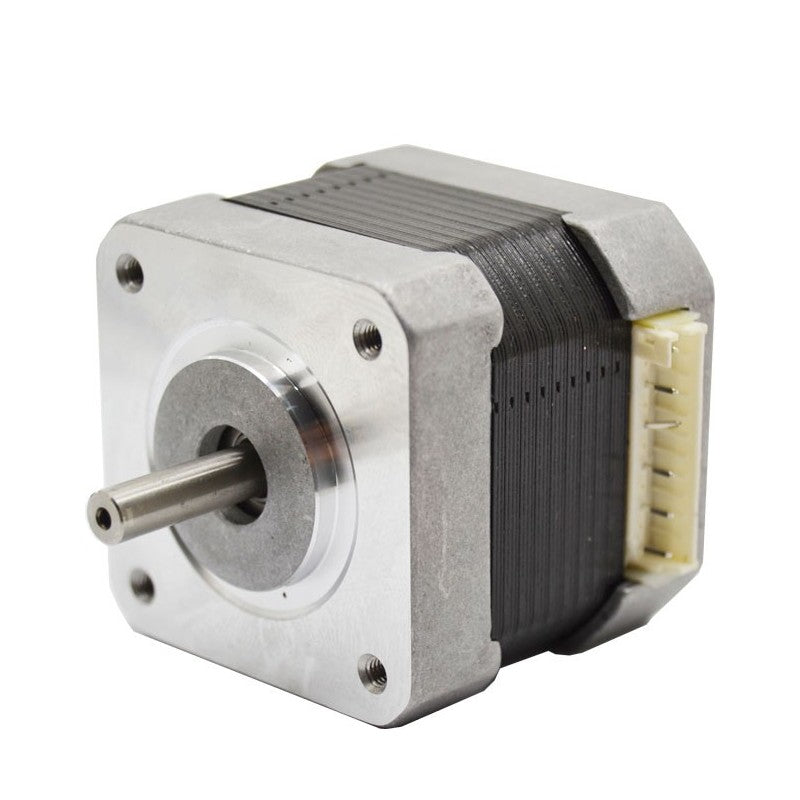

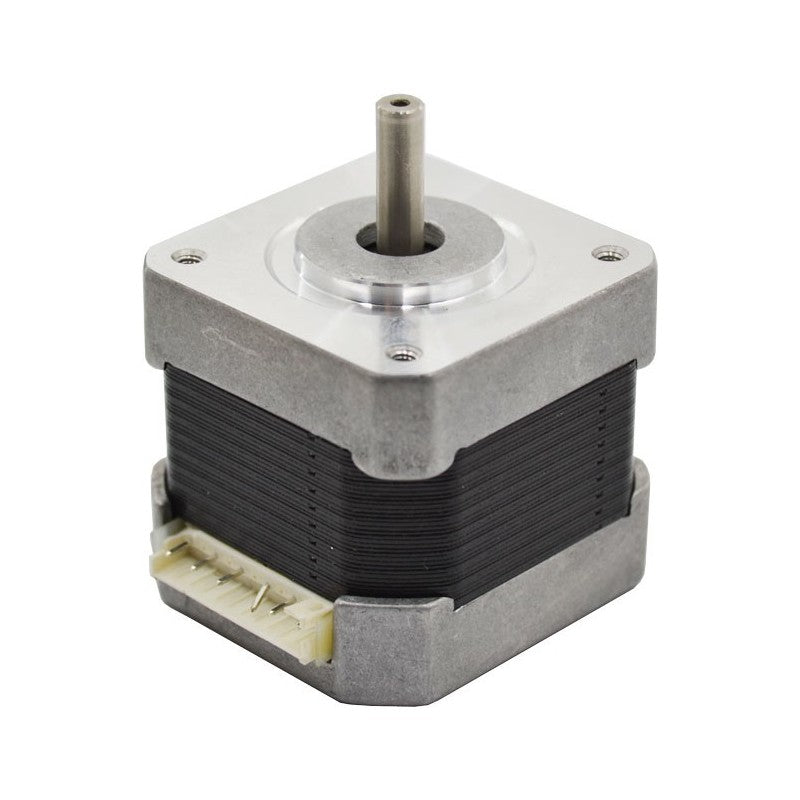

Triton Blue MOTOR 17HD1013-01 TRITON - Motor Paso a Paso NEMA 17

Triton Blue MOTOR 17HD1013-01 TRITON - Motor Paso a Paso NEMA 17

El Triton Blue 17HD1013-01 es un motor paso a paso de alta precisión, diseñado como repuesto original para una amplia gama de equipos de iluminación profesional, como cabezas móviles. Gracias a su formato estandarizado NEMA 17, este motor no solo es el recambio perfecto para equipos Triton Blue, sino que también ofrece una excelente compatibilidad con otras marcas y una gran versatilidad para una multitud de aplicaciones en robótica, impresión 3D, CNC y otros proyectos de automatización que requieran un control de movimiento exacto y fiable.

Este motor híbrido destaca por su construcción robusta y su capacidad para operar tanto en modo unipolar como bipolar, lo que proporciona una gran flexibilidad de control. Con un ángulo de paso de 1.8 grados (200 pasos por revolución), ofrece un posicionamiento suave y preciso, esencial para aplicaciones donde cada movimiento cuenta. Su torque y eficiencia aseguran un rendimiento constante y duradero, convirtiéndolo en una elección preferente para reparaciones, mantenimiento o nuevos desarrollos tecnológicos.

Características Principales

• Repuesto Original Triton Blue: Diseñado para garantizar la compatibilidad y el rendimiento óptimo en equipos de la marca, especialmente en sistemas de iluminación profesional.
• Estándar NEMA 17: Su tamaño de carcasa de 42x42 mm es un estándar industrial, lo que facilita su integración en una gran variedad de proyectos y su uso como reemplazo en equipos de otras marcas.
• Funcionamiento Híbrido (Unipolar/Bipolar): Equipado con 6 cables, puede ser controlado por drivers unipolares (usando los 6 cables) o bipolares (dejando los cables de toma central sin conectar), ofreciendo versatilidad para adaptarse a diferentes sistemas electrónicos.
• Alta Precisión: Con un ángulo de paso de 1.8°, permite realizar 200 pasos completos por cada revolución, asegurando un control de movimiento muy preciso.
• Torque Fiable: Proporciona un par de sujeción (holding torque) adecuado para mantener la posición de forma segura, incluso bajo carga.
• Construcción Duradera: Fabricado con materiales de calidad para asegurar una larga vida útil y un funcionamiento fiable incluso en condiciones de uso exigentes.

Beneficios para el Usuario

El motor 17HD1013-01 ofrece la tranquilidad de usar un componente original, lo que asegura una reparación de calidad y prolonga la vida útil de tus equipos de iluminación. Para los desarrolladores y aficionados a la electrónica, su formato estándar NEMA 17 y su configuración de cableado dual simplifican el diseño y la implementación en cualquier proyecto DIY (Hágalo usted mismo) o profesional. Su precisión y fiabilidad se traducen en resultados de mayor calidad, ya sea en el suave barrido de una cabeza móvil, la definición de una pieza impresa en 3D o la exactitud de un corte en una máquina CNC.

Casos de Uso

• Reparación de Equipos de Iluminación: Ideal para el servicio técnico y mantenimiento de cabezas móviles y otros efectos de iluminación automatizados que utilizan motores NEMA 17 para los movimientos de Pan y Tilt.
• Impresión 3D: Ampliamente utilizado para el movimiento de los ejes X, Y, Z y del extrusor en impresoras 3D, donde su precisión es fundamental para la calidad de la impresión.
• Máquinas CNC: Perfecto para pequeñas fresadoras, grabadoras láser y routers CNC de escritorio que requieren un control de movimiento preciso.
• Robótica y Automatización: Un componente esencial en la construcción de brazos robóticos, sistemas de posicionamiento de cámaras, y otros proyectos de mecatrónica.

Preguntas Frecuentes

¿Este motor es compatible con mi impresora 3D?
Sí, al ser un motor de tamaño NEMA 17, es compatible con la gran mayoría de impresoras 3D del mercado. Es importante verificar que las especificaciones de voltaje y corriente sean compatibles con los drivers (controladores) de tu impresora.

¿Qué significa que sea unipolar y bipolar?
Significa que el motor tiene una configuración de bobinado interno que le permite ser controlado de dos maneras diferentes. Tiene 6 cables: para un control bipolar, que ofrece mayor torque a bajas velocidades, se usan 4 cables. Para un control unipolar, que es más sencillo de implementar electrónicamente, se usan los 6 cables. Esto le da una mayor flexibilidad para adaptarse a diferentes tipos de controladores de motor.

¿Necesito algún conocimiento técnico para instalarlo?
Para reemplazarlo en un equipo Triton Blue, la instalación suele ser directa. Para otros proyectos, se requieren conocimientos básicos de electrónica para conectar correctamente el motor a un controlador (driver) y a una fuente de alimentación adecuada.

Descripción para Proyectos

Motor paso a paso híbrido, estándar NEMA 17, con un tamaño de carcasa de 42 x 42 mm. Presenta un ángulo de paso de 1.8 grados por paso (200 pasos/revolución). Configuración de 6 cables para funcionamiento opcional unipolar o bipolar. Diámetro del eje de 5 mm en forma de "D". Tensión nominal de 4 V y corriente por fase de 1.2 A.
