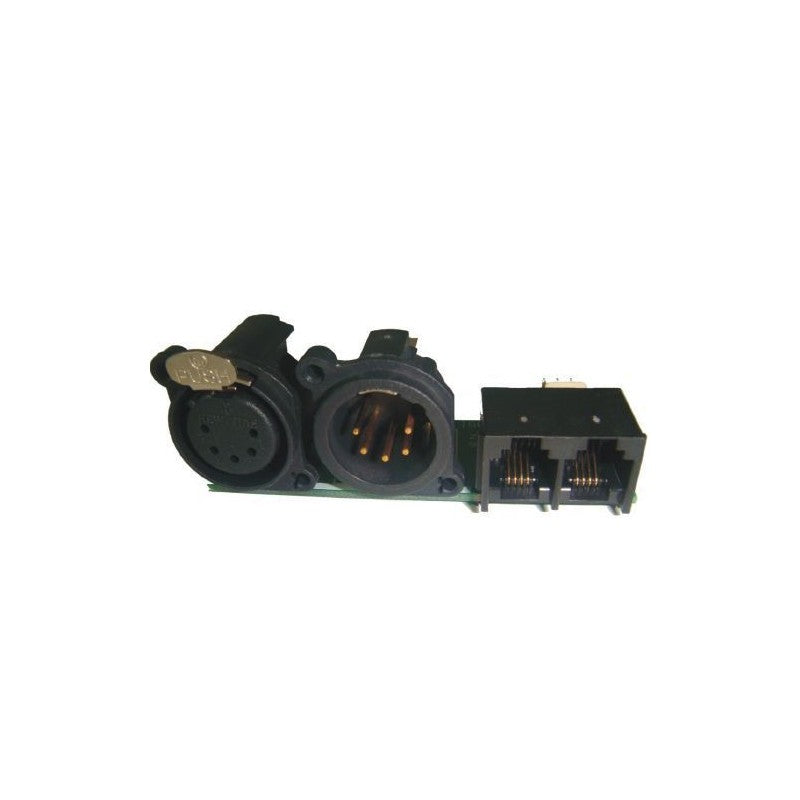

Triton Blue TRITON PCB SEÑAL 5P PARA DM620 - Placa de Conexión DMX de Repuesto

Triton Blue TRITON PCB SEÑAL 5P PARA DM620 - Placa de Conexión DMX de Repuesto

La Triton Blue PCB SEÑAL 5P PARA DM620 es una placa de circuito impreso diseñada específicamente como repuesto original para el dimmer profesional Triton Blue DM620. Esta placa es el componente esencial que gestiona todas las conexiones de entrada y salida de la señal de control DMX, permitiendo que el dimmer se comunique de manera fiable con consolas de iluminación y otros dispositivos DMX. Al ser un recambio oficial de Triton Blue, garantiza una compatibilidad perfecta y un rendimiento idéntico al de la pieza de fábrica, restaurando la funcionalidad completa de su equipo sin comprometer la calidad ni la seguridad.

Fabricada con componentes de alta calidad, esta PCB está diseñada para soportar las exigencias del uso profesional en giras, teatros, estudios de televisión y eventos en vivo. Su instalación es sencilla, permitiendo a los técnicos de mantenimiento reemplazar la placa dañada de forma rápida y eficiente, minimizando el tiempo de inactividad del equipo. La placa integra los conectores estándar de la industria para asegurar una integración sin fisuras en cualquier sistema de iluminación profesional.

Características Principales

• Repuesto Original Triton Blue: Diseñada y fabricada por Triton Blue, esta placa asegura una compatibilidad y rendimiento del 100% con el dimmer modelo DM620.
• Conectividad DMX Completa: Equipada con un conector XLR macho de 5 pines para la entrada de señal (DMX IN) y un conector XLR hembra de 5 pines para la salida de señal (DMX OUT), permitiendo la conexión en cadena (daisy-chain) de varios dispositivos.
• Conexión RJ45 Integrada: Incluye un conector RJ45 que ofrece una alternativa moderna para la transmisión de la señal DMX a través de cable de red estándar (Cat5e/Cat6), proporcionando mayor flexibilidad en instalaciones fijas o complejas.
• Construcción Robusta: Montada sobre una placa de circuito impreso duradera con soldaduras de alta calidad para garantizar una conexión eléctrica estable y una larga vida útil.
• Fácil Instalación: Diseñada para un reemplazo directo, se conecta a la placa principal del dimmer mediante conectores internos, facilitando una reparación rápida y segura.

Beneficios para el Técnico y el Usuario

Para los técnicos de iluminación y empresas de alquiler, contar con este repuesto original es fundamental. Permite realizar reparaciones fiables y rápidas, asegurando que el dimmer DM620 vuelva a estar operativo con las especificaciones de fábrica. La inclusión de conectores XLR de 5 pines y RJ45 en una sola placa ofrece una versatilidad única, haciendo que el dimmer reparado sea compatible tanto con sistemas de cableado DMX tradicionales como con infraestructuras basadas en cable de red, cada vez más comunes en instalaciones permanentes.

Casos de Uso

El uso principal de esta placa PCB es la reparación de un dimmer Triton Blue DM620 cuyos puertos de señal DMX hayan sufrido daños físicos (conectores rotos, pines doblados) o fallos electrónicos. Es la solución ideal para restaurar la comunicación DMX perdida o intermitente, un problema crítico en cualquier producción de iluminación profesional. También es útil para técnicos que deseen tener a mano repuestos esenciales para el mantenimiento preventivo de su inventario de equipos de iluminación.

Preguntas Frecuentes

¿Esta placa es compatible con otro modelo de dimmer que no sea el DM620?
No, esta placa está diseñada exclusivamente para el modelo DM620 de Triton Blue. Su formato, conexiones internas y montaje son específicos para este equipo.

¿Qué tipo de señal transmiten los conectores?
Todos los conectores (XLR macho, XLR hembra y RJ45) están diseñados para la entrada y salida de la señal de control de iluminación digital estándar DMX-512.

¿La instalación requiere soldadura?
No, generalmente este tipo de placas de repuesto se conecta a la placa principal del dimmer a través de cables y conectores internos, por lo que no se requiere soldadura para su sustitución.

¿Por qué hay un conector XLR de 5 pines en lugar de 3 pines?
El conector XLR de 5 pines es el estándar oficial para DMX-512. Aunque la mayoría de las aplicaciones solo utilizan 3 pines, el uso del conector de 5 pines asegura la compatibilidad con equipos de gama alta y cumple con las especificaciones profesionales del protocolo.

Descripción para proyectos

Placa de circuito impreso (PCB) para la gestión de señal DMX, diseñada como repuesto para el dimmer Triton Blue DM620. La placa incluye un conector de entrada de señal DMX tipo XLR macho de 5 pines, un conector de salida de señal DMX tipo XLR hembra de 5 pines y un conector de señal DMX alternativo tipo RJ45. Componente original del fabricante.
