OSRAM S26 AWG16 – Portalámparas cerámico R7s / RX7s (RSC) de doble extremo, 600 V, 3000 W, montaje posterior

OSRAM S26 AWG16 – Portalámparas cerámico R7s / RX7s (RSC) de doble extremo, 600 V, 3000 W, montaje posterior

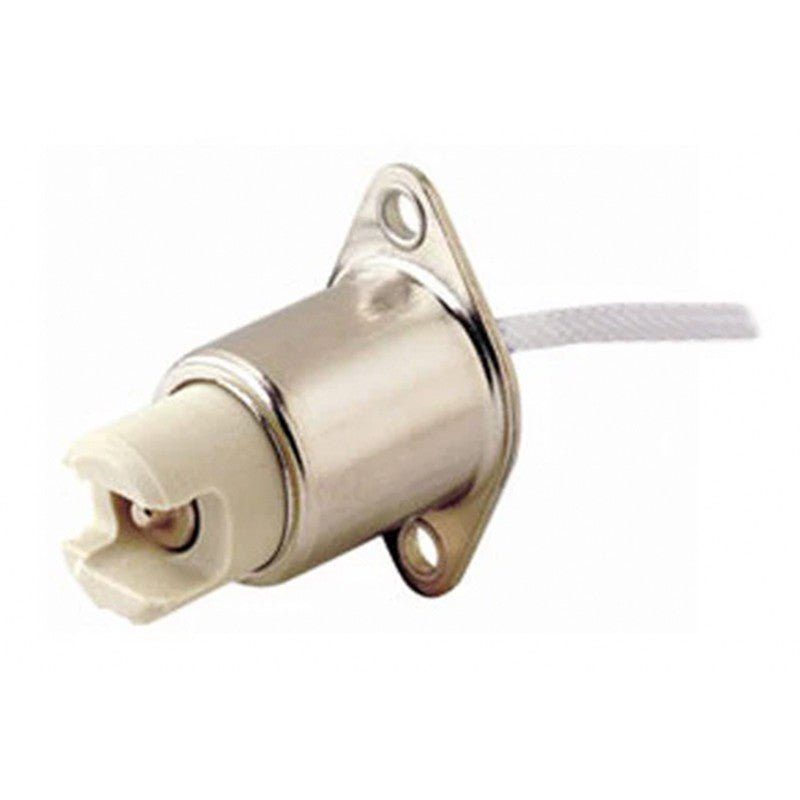

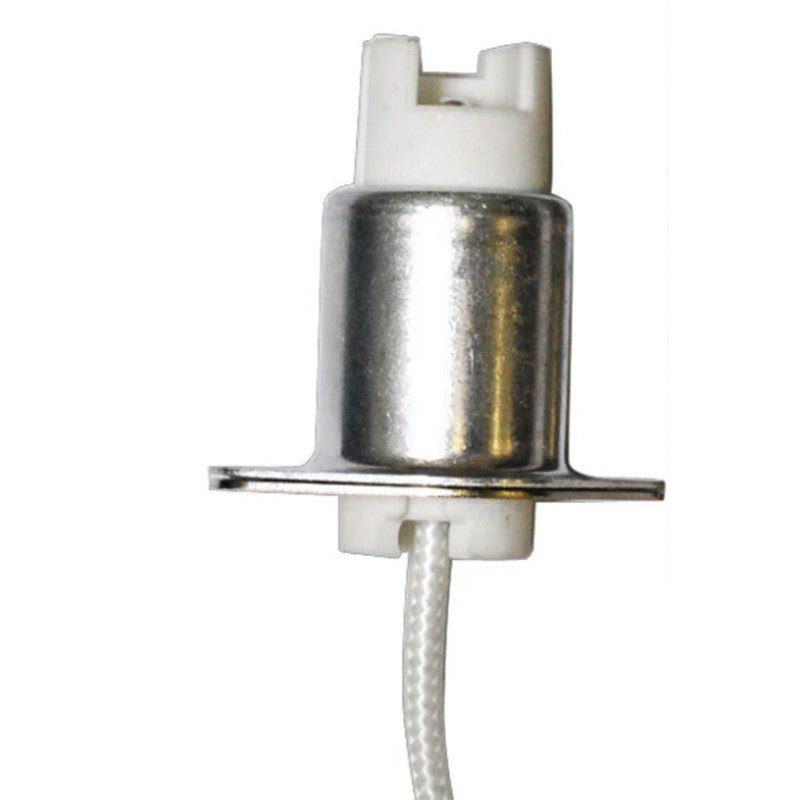

El OSRAM S26 AWG16 es un portalámparas profesional de doble extremo para lámparas con base R7s / RX7s (RSC – Recessed Single Contact), diseñado para soportar altas temperaturas y potencias en luminarias de halógeno y halogenuros metálicos. Su cuerpo de cerámica (esteatita) con herrajes de aluminio y acero y contactos de latón bañado en plata aseguran estabilidad mecánica, baja resistencia de contacto y larga vida en servicio. Incorpora conductores de alta temperatura AWG16 tipo SF2, y está homologado hasta 600 V y 3000 W, lo que lo hace idóneo para aplicaciones exigentes en iluminación escénica, industrial y de equipamiento técnico.

Este modelo es de montaje posterior y se suministra con cables preinstalados de alta temperatura. Existen variantes de longitud de cable (p. ej., ~457 mm / 18″ en la referencia S26A y ~914 mm / 36″ en S26), ambas con pelado de 6 mm para un conexionado rápido y seguro. Dimensionalmente compacto (alto ≈ 37,6–37,8 mm, ancho ≈ 24,6 mm, largo ≈ 39,7 mm), facilita la integración en focos y equipos con lámparas de doble casquillo.

Nota técnica sobre temperatura: la temperatura máxima de operación del conjunto informada en la hoja de datos de OSRAM es 200 °C (cable SF2). El cuerpo cerámico soporta zonas localmente más calientes, pero el diseño de la luminaria debe limitar la temperatura en los puntos de prueba del portalámparas y del cableado.

Características principales

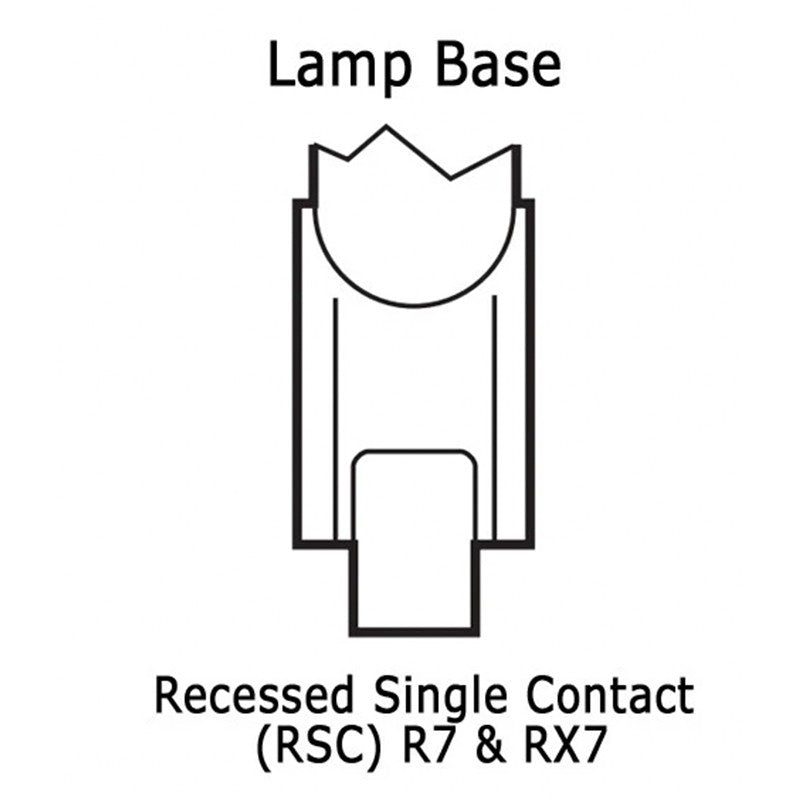

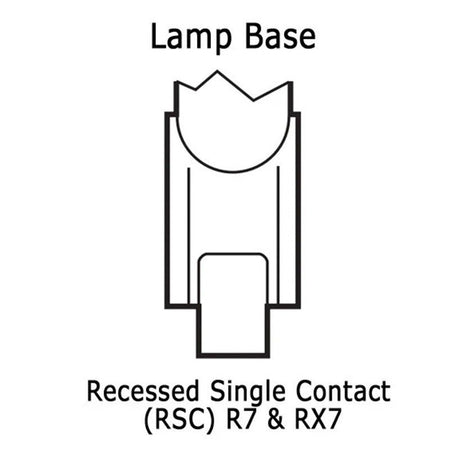

• Compatibilidad de base: R7s y RX7s (RSC, contacto único empotrado).
• Clasificación eléctrica: hasta 600 V y 3000 W.

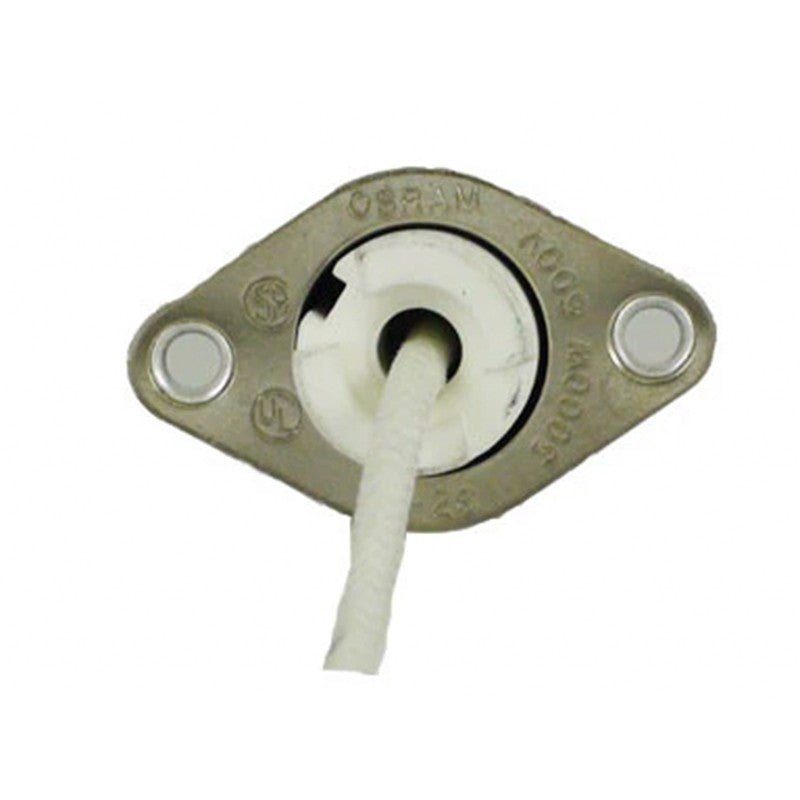

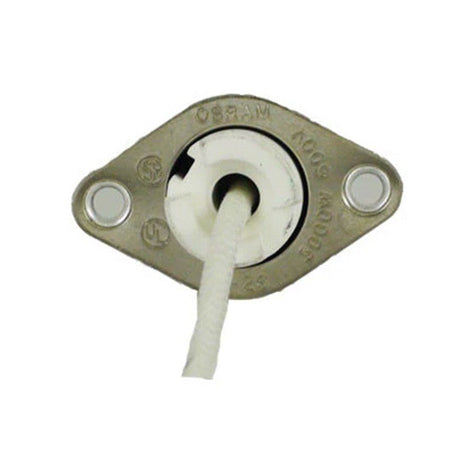

• Montaje: posterior (back mount) para fijación firme en el alojamiento de la luminaria.
• Materiales: cuerpo en cerámica (esteatita), bridas/placas en aluminio y acero, contactos en latón bañado en plata.
• Cableado: AWG16 high temp tipo SF2 (negro), pelado 6 mm; longitudes típicas de suministro ~457 mm (S26A) o ~914 mm (S26).

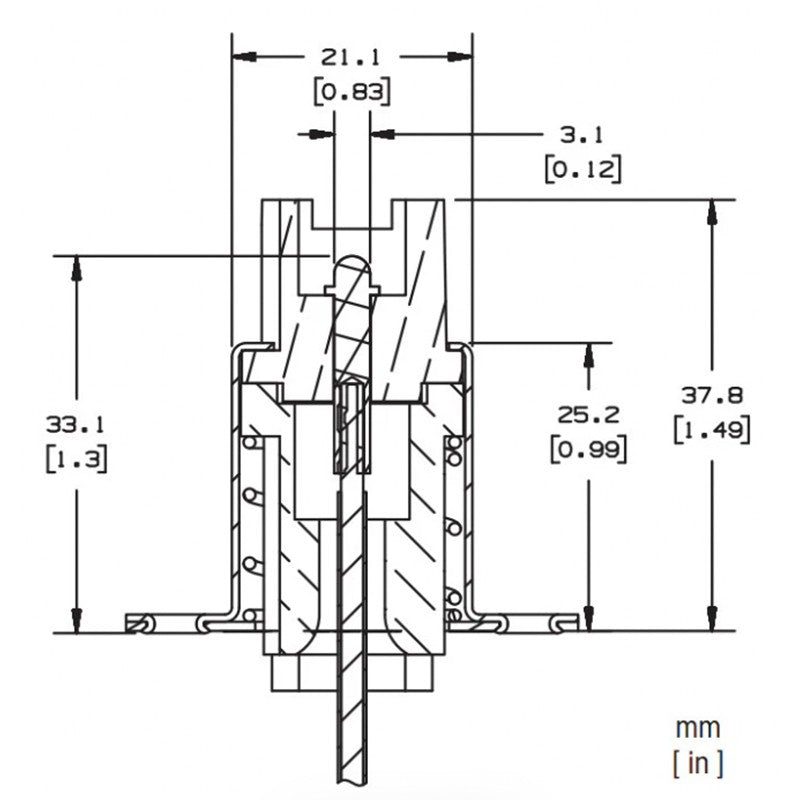

• Dimensiones del cuerpo: alto ≈ 37,6–37,8 mm; ancho ≈ 24,6 mm; largo ≈ 39,7 mm.
• Temperatura de servicio (conjunto): 200 °C máx. (según hoja de producto OSRAM).
• Aplicaciones: luminarias con lámparas de doble extremo tubulares/quartz (halógeno / halogenuros metálicos) y equipamiento técnico.

Beneficios del producto

• Seguridad y fiabilidad a altas potencias gracias a la cerámica y a los contactos plateados.
• Instalación rápida con cables AWG16 SF2 preinstalados y pelado estándar de 6 mm.
• Formato universal para la mayoría de lámparas R7s/RX7s (RSC) de doble extremo.
• Homologaciones y materiales de calidad profesional para uso continuado.

Casos de uso

• Proyectores y focos con lámparas de cuarzo R7s/RX7s en teatros, platós, alquiler y stage.
• Iluminación industrial y de procesos con halógeno/halogenuros metálicos.
• Reposición en equipos que empleen bases RSC (R7s/RX7s) de doble extremo.

Compatibilidades habituales de lámparas

Entre otras, las siguientes referencias (o equivalentes) de lámparas de doble extremo: 150/25T4, FCM, FFM, DWT, FDA, FHM, DXW, FDB, 64579 115–120V, EHP, FDN, FFT, EHR, FER, 6,6A/200T5/CL/64380, EJG, FEX/230, 6,6A/45T3/CL/64315, FAD, FEX/240, 1600T3Q/IR/7 240V, FAL, FEY, 2500T3Q/IR/7 480V, FCB, FFJ, 500T3Q/IR/7 120V.

Preguntas frecuentes

• ¿Es compatible con R7s y RX7s? Sí, el zócalo está diseñado para R7s/RX7s (RSC) de contacto único empotrado.
• ¿Es de montaje frontal o posterior? Este modelo es de montaje posterior. Para montaje frontal existen referencias alternativas.
• ¿Cuál es la temperatura máxima? 200 °C de operación del conjunto (cable SF2). Diseñe la luminaria para que los cables/terminales no superen ese límite.
• ¿Qué longitudes de cable hay? Típicamente ~457 mm (S26A) o ~914 mm (S26). Verifique la variante suministrada.

Notas de instalación

• Respete la polaridad y sujeción mecánica de la lámpara en el zócalo RSC.
• Evite que los cables SF2 queden en contacto directo con superficies que superen 200 °C.
• Asegure el alivio de tracción del cableado y el correcto apriete de tornillería.

Descripción para proyectos

Portalámparas OSRAM S26 AWG16 para bases R7s/RX7s (RSC), montaje posterior; cuerpo cerámico con herrajes metálicos; contactos latón bañado en plata; cableado AWG16 tipo SF2 preinstalado (pelado 6 mm); longitudes típicas de cable ~457 mm (S26A) o ~914 mm (S26); clasificación 600 V / 3000 W; T_máx operación 200 °C; dimensiones del cuerpo aprox. 37,6–37,8 mm (alto) × 24,6 mm (ancho) × 39,7 mm (largo).
