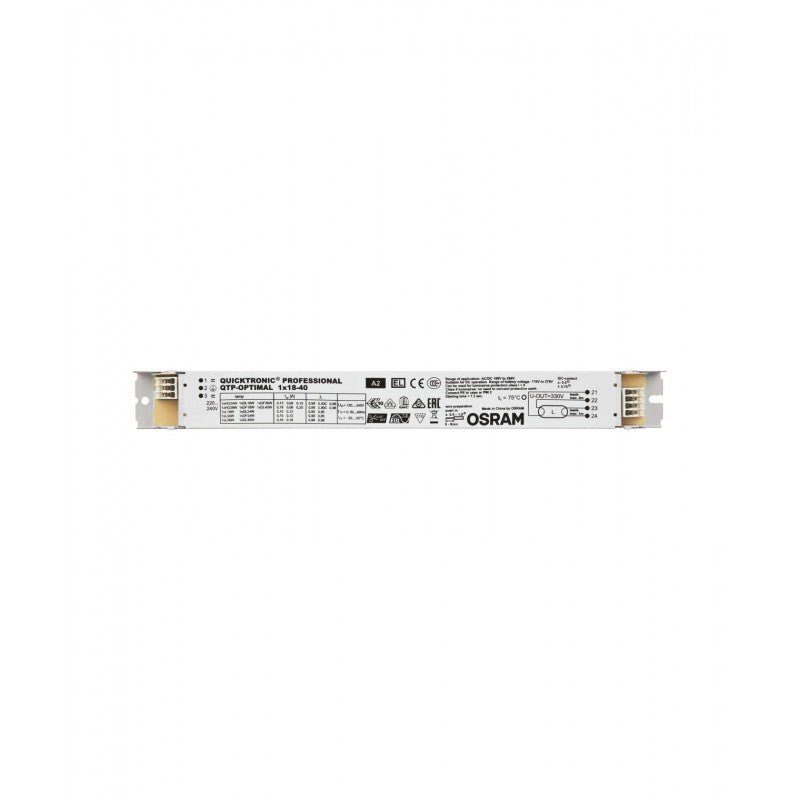

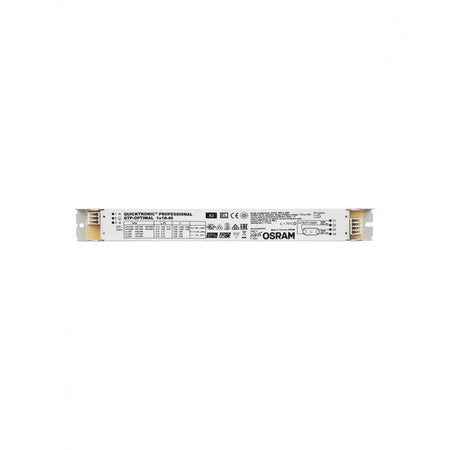

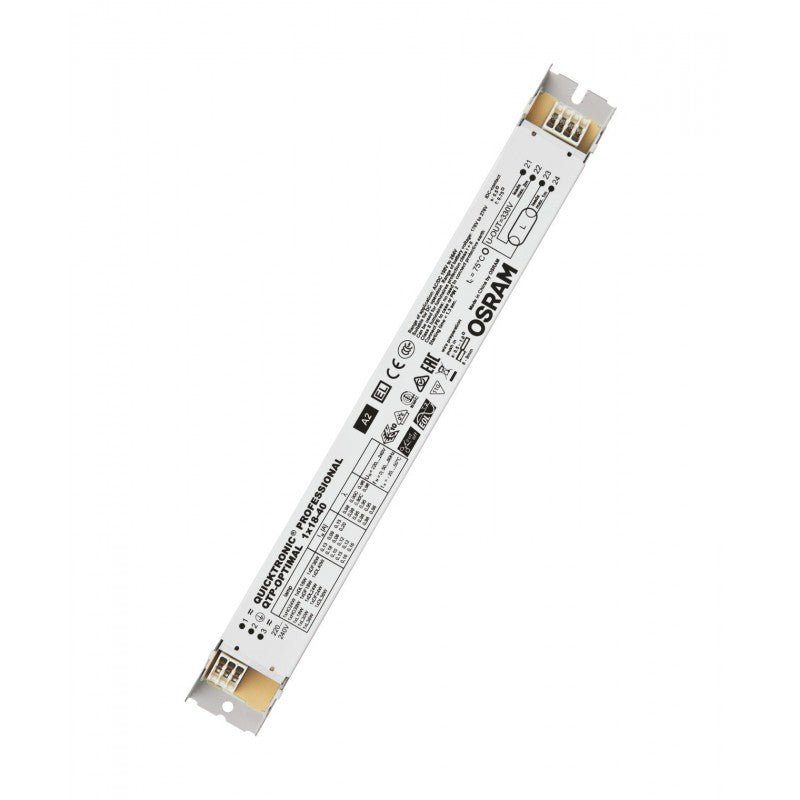

OSRAM QTP-OPTIMAL 1x18–40 - Balastro electrónico multiwatt para fluorescentes T5/T8 y CFL, no regulable

OSRAM QTP-OPTIMAL 1x18–40 - Balastro electrónico multiwatt para fluorescentes T5/T8 y CFL, no regulable

El OSRAM QTP-OPTIMAL 1x18–40 es un balastro electrónico profesional de alta fiabilidad para operar una lámpara fluorescente en el rango de 18 a 40 W (T8/T5 HO y compactas tipo CFL). Diseñado para instalaciones exigentes en oficinas, industria y edificios públicos, incorpora tecnología Cut-Off para máxima eficiencia, arranque con precalentamiento optimizado que prolonga la vida de la lámpara y reinicio automático tras el reemplazo. Su electrónica admite red AC 220–240 V y también alimentación en CC (0 Hz) entre 176–276 V, por lo que resulta apto para alumbrado de emergencia. Con vida útil hasta 100.000 h (a Tc 65 °C, máx. 10 % de fallos), cumple las normas clave de seguridad y compatibilidad electromagnética y ofrece un funcionamiento a alta frecuencia (40–50 kHz) que elimina el parpadeo visible y el zumbido asociado a equipos magnéticos.

Características principales

• Rango de lámparas compatibles (1 lámpara): 18…40 W (fluorescentes lineales T8, T5 HO 24/39 W y CFL tipo DULUX/PL-L)
• No regulable: operación ON/OFF estable, sin función dimming
• Tecnología Cut-Off: alta eficiencia energética (EEI A2 BAT)
• Arranque suave: precalentamiento óptimo de filamentos; tiempo de arranque: 1,5 s
• Frecuencia de funcionamiento: 40…50 kHz
• Reinicio automático tras sustitución de lámpara y desconexión EoL T.2 al final de vida
• Apto para emergencia: funcionamiento en CC 176…276 V (frecuencia de red 0 Hz)
• Clase de protección del equipo: I; apto para luminarias de clase I y II
• Tipo de protección: IP20
• Certificaciones: EL, VDE, ENEC 10, VDE-EMC
• Normativa: EN 61347-2-3 / Ap. J; EN 55015; IEC/EN 61000-3-2; IEC 61547

Datos eléctricos

• Tensión nominal: 220…240 V AC
• Tensión de entrada (AC): 198…264 V
• Tensión de entrada (CC): 176…276 V
• Frecuencia de red: 0 / 50 / 60 Hz
• Potencia de salida máx.: 40 W
• Corriente de irrupción (inrush): 24 A
• Nº máx. de balastros por magnetotérmico: 17 ud (10 A tipo B) / 28 ud (16 A tipo B)

Construcción y dimensiones

• Material del cuerpo: metal
• Longitud × ancho × alto: 280 × 30 × 21 mm
• Entre-ejes de fijación: 270 mm
• Peso: 180 g
• Longitud máx. de cableado: ECG 2,0 m / lámpara 1,0 m

Rendimiento y durabilidad

• Vida útil del equipo: hasta 100.000 h (a Tc = 65 °C, tasa de fallo ≤10 %)
• Rango térmico de servicio: −20…+50 °C; HR permitida 5…85 % (máx. 56 días/año al 85 %)
• Temperatura máx. en punto Tc: 75 °C

Beneficios del producto

• Larga vida de lámpara y equipo: arranque con precalentamiento y corte de electrodo alarga la vida del sistema
• Sin penalización por conmutaciones frecuentes: ideal para sensores de presencia/movimiento
• Eficiencia elevada: tecnología Cut-Off y clase A2 BAT para reducir consumo
• Continuidad de servicio: reinicio automático tras cambio de lámpara y protección EoL
• Versatilidad en seguridad: válido para emergencia en CC y luminarias clase I/II

Casos de uso

• Oficinas y retail: tiras continuas, pasillos, zonas comunes
• Industria y logística: naves, almacenes y áreas técnicas
• Edificios públicos y educativos
• Alumbrado de emergencia: compatibilidad CC según EN 50172 / DIN VDE 0108-100
• Modernización: sustitución de equipos magnéticos por electronic control gear de alta eficiencia

Preguntas frecuentes

• ¿Es regulable? No, este modelo no incorpora función de regulación (dimming).
• ¿Qué lámparas admite? Una lámpara de 18…40 W: T8 (p. ej. 18/30/36/40 W), T5 HO (24/39 W) y CFL tipo DULUX/PL-L (18/24/36/40 W), según la combinación de potencia indicada por el fabricante.
• ¿Sirve para emergencia? Sí, puede operar en corriente continua 176…276 V (0 Hz), apto para sistemas de emergencia.
• ¿En qué luminarias puede montarse? En luminarias de clase I y II; el equipo tiene clase de protección I e índice IP20.
• ¿Cómo afecta la temperatura a la vida útil? A Tc de 65 °C la vida llega hasta 100.000 h; el exceso de temperatura reduce la durabilidad.

Recomendaciones de instalación

• Mantener los cables entre balastro y lámpara lo más cortos posible y rutear por pares para minimizar interferencias.
• Verificar la sección de los conductores y la correcta conexión a tierra en luminarias de clase I.
• Respetar el punto Tc en la placa del equipo y garantizar ventilación adecuada en la luminaria.
• Usar magnetotérmicos tipo B y considerar la corriente de irrupción (24 A) al dimensionar el circuito.

Descripción para proyectos

Balastro electrónico OSRAM QTP-OPTIMAL 1x18–40, no regulable, para una lámpara de 18…40 W; entrada AC 198…264 V (nominal 220…240 V) y CC 176…276 V; frecuencia de red 0/50/60 Hz; frecuencia de funcionamiento 40…50 kHz; arranque con precalentamiento (1,5 s); EoL T.2; EEI A2 BAT; IP20, clase I, apto para luminarias clase I/II; dimensiones 280 × 30 × 21 mm, entre-ejes 270 mm, peso 180 g; ta −20…+50 °C; vida del ECG hasta 100.000 h a Tc 65 °C.
