Guía completa sobre los diferentes tipos de conectores Jack

Los conectores Jack son uno de los estándares más utilizados en el mundo del audio, pero a menudo surgen dudas sobre cuál elegir según la aplicación. Desde equipos profesionales hasta dispositivos de consumo, los conectores Jack son esenciales para garantizar conexiones estables y de alta calidad. En este post, exploramos los diferentes tipos de conectores Jack, sus usos, ventajas, desventajas y cómo elegir el adecuado para tus necesidades. En nuestro catálogo incluimos muchas opciones de cables Jack, de diferentes marcas cómo KLOTZ CABLES, PROEL, UDG, OQAN, BST o IBIZA LIGHT & SOUND.

Tipos de conectores Jack según su tamaño

1. Conector Jack de 6,35 mm (1/4 pulgadas)
Este es el conector Jack más grande y se utiliza principalmente en equipos de audio profesional. Es común en guitarras eléctricas, mesas de mezclas, amplificadores y sistemas de sonido en vivo. El tamaño no indica por sí solo si la señal es estéreo o balanceada: TS suele transportar audio mono no balanceado; TRS puede llevar audio mono balanceado o estéreo, según el equipo. Comprueba los manuales de ambos dispositivos.

• Usos:
  • Instrumentos musicales (guitarras, teclados).
  • Conexiones de auriculares en equipos profesionales.
  • Patch panels y sistemas de audio en estudios.
• Ventajas:
  • Alta durabilidad.
  • Mayor estabilidad en conexiones.
  • Hay versiones TS y TRS; elige la que requiera el cableado de los equipos.
• Desventajas:
  • Tamaño grande, no ideal para dispositivos portátiles.

Para una conexión con Jack de 6,35 mm, comprueba si necesitas un conector mono o estéreo y si el cableado de ambos equipos es compatible. En Tempo Shop puedes consultar el PD-Connex CX131.

2. Conector Jack de 3,5 mm (1/8 pulgadas)
También conocido como minijack, este es el estándar en dispositivos de consumo, como teléfonos móviles, laptops y auriculares.

• Usos:
  • Auriculares y audífonos.
  • Entrada/salida de audio en dispositivos personales.
  • Micrófonos de consumo.
• Ventajas:
  • Compacto y portátil.
  • Compatible con una amplia gama de dispositivos.
  • Fácil de encontrar.
• Desventajas:
  • Menos robusto que el Jack de 6,35 mm.
  • Las configuraciones y el número de contactos varían; comprueba la compatibilidad con el equipo.

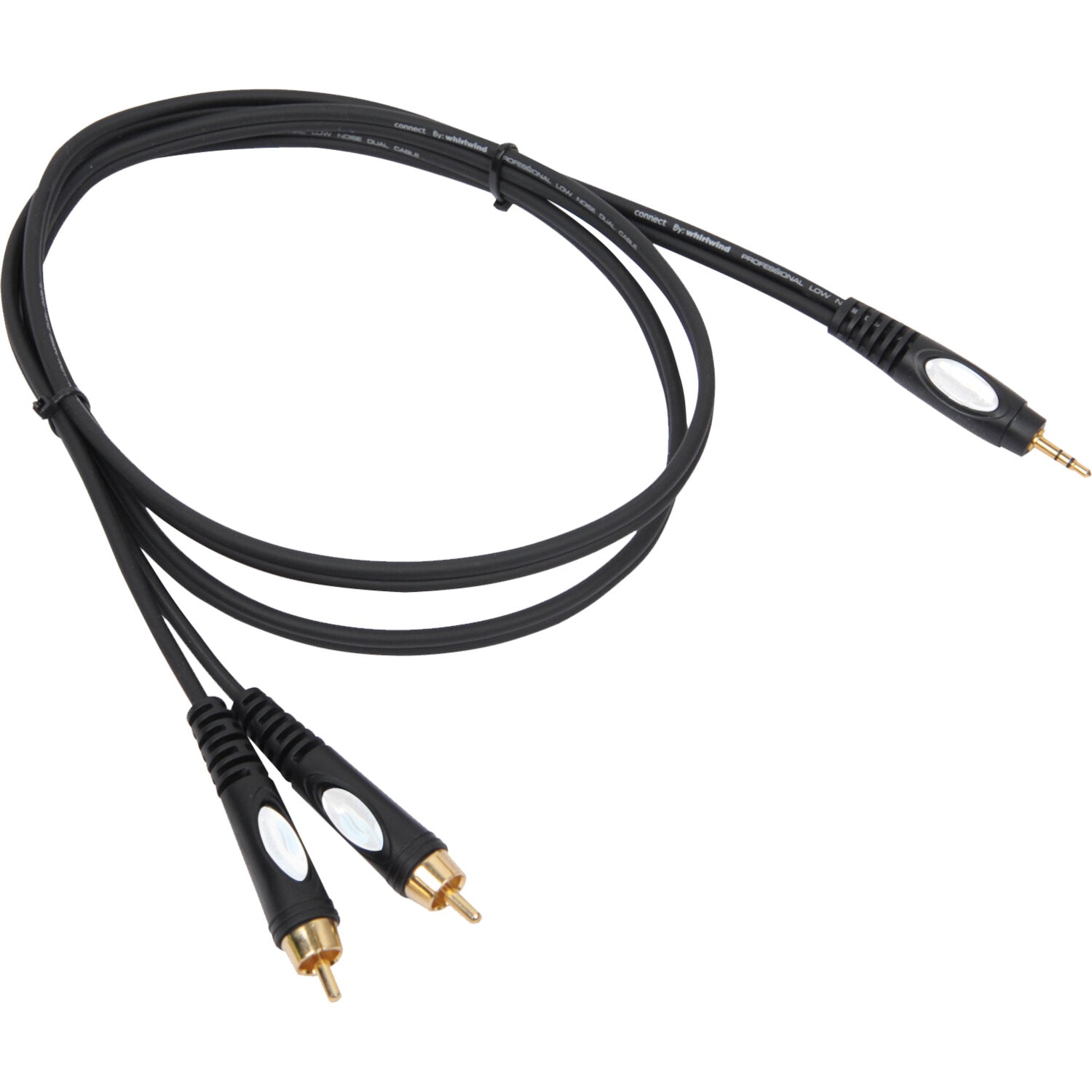

Para conectar una salida estéreo de minijack de 3,5 mm a dos entradas RCA, puedes usar el cable Audibax Bronze de minijack estéreo a 2 RCA. Antes de comprar, comprueba que tu equipo tenga una salida minijack estéreo y que el otro dispositivo acepte entradas RCA izquierda y derecha.

3. Conector Jack de 2,5 mm
Conocido como subminijack, este conector es menos común y se utiliza principalmente en equipos específicos como radios portátiles, dispositivos antiguos y sistemas de manos libres.

• Usos:
  • Auriculares en dispositivos compactos.
  • Sistemas de comunicación.
• Ventajas:
  • Tamaño reducido.
  • Útil en dispositivos compactos.
• Desventajas:
  • Menos habitual que los formatos de 3,5 mm y 6,35 mm; comprueba la compatibilidad exacta antes de elegir un cable o adaptador.
  • Poca disponibilidad en equipos modernos.


Estos adaptadores sirven para conectar equipos con los tipos de conector indicados. Un adaptador pasivo no amplifica la señal. Comprueba el cableado y la compatibilidad en los manuales de ambos equipos; que el conector encaje no garantiza que el nivel o el tipo de entrada y salida sean adecuados.

• PD-Connex CX130: XLR macho a Jack mono hembra de 6,3 mm
• Audibax ADP7: Jack mono macho de 6,3 mm a RCA hembra

Consejos para elegir el conector Jack adecuado

1. Define el propósito: elige el tamaño y configuración del Jack en función del uso, como audio profesional, consumo personal o aplicaciones específicas.
2. Verifica la compatibilidad: asegúrate de que el conector sea compatible con tus dispositivos para evitar problemas de señal.
3. Considera la durabilidad: para aplicaciones profesionales o de uso intensivo, elige conectores de alta calidad y materiales robustos.
4. Usa adaptadores compatibles: evita encadenar varios adaptadores y comprueba el tipo de señal y el cableado si aparece ruido.

Los conectores Jack son un elemento esencial en el mundo del audio, y comprender las diferencias entre sus tamaños y configuraciones te ayudará a elegir el adecuado para cada aplicación. Desde los robustos Jacks de 6,35 mm para guitarras y equipos profesionales hasta los compactos Jacks de 3,5 mm para dispositivos personales, cada tipo tiene sus ventajas y limitaciones.
