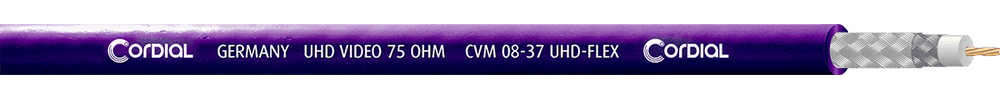

Cordial CVM 08-37 UHD-FLEX - Cable de Vídeo Coaxial 4K UHD en Bobina de 100m

Cordial CVM 08-37 UHD-FLEX - Cable de Vídeo Coaxial 4K UHD en Bobina de 100m

El Cordial CVM 08-37 UHD-FLEX es un cable de vídeo coaxial de alto rendimiento, diseñado específicamente para la transmisión fiable de señales de vídeo digital de alta definición en entornos profesionales. Presentado en una práctica bobina de 100 metros, este cable es la solución ideal para instaladores, estudios de broadcast, unidades móviles y empresas de alquiler de equipos audiovisuales que requieren una calidad de señal impecable y una construcción robusta para señales HD-SDI, 3G-SDI y hasta 4K UHD.

Su diseño se centra en la integridad de la señal a largas distancias. El núcleo del cable está formado por un conductor multifilar de cobre desnudo de alta pureza (7 x 0.30 mm), que no solo garantiza una conductividad excelente, sino que también proporciona una flexibilidad superior en comparación con los cables de conductor sólido. Esto facilita enormemente su instalación en racks, patcheras o en aplicaciones móviles donde el cableado está sujeto a movimiento. El aislamiento de Polietileno Celular (Cell PE) de baja capacitancia minimiza la atenuación de la señal, preservando la calidad de la imagen y el sonido en toda la longitud del cable.

Para una protección superior contra interferencias, el CVM 08-37 UHD-FLEX incorpora un doble blindaje de trenza de cobre estañado. Cada una de las dos capas de blindaje ofrece más del 90% de cobertura, creando una barrera casi impenetrable contra las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). Este nivel de apantallamiento es crucial en entornos con alta densidad de equipos electrónicos, asegurando una transmisión limpia y libre de artefactos.

Características Principales

• Optimizado para UHD: Diseñado para la transmisión de señales de vídeo de alta definición, incluyendo HD-SDI, 3G-SDI y formatos 4K UHD.
• Impedancia de 75 Ohmios: Cumple con el estándar de la industria para vídeo profesional, asegurando una adaptación de impedancia perfecta entre equipos y minimizando la reflexión de la señal.
• Conductor Multifilar Flexible: Su conductor de 7 hilos de cobre puro le confiere una gran flexibilidad, facilitando su manejo e instalación en cualquier situación.
• Doble Blindaje de Cobre Estañado: Ofrece una protección excepcional contra todo tipo de interferencias externas, garantizando una señal estable y de alta calidad.
• Aislamiento de PE Celular: Reduce la pérdida de señal (atenuación) y la capacitancia, permitiendo alcanzar mayores distancias de transmisión sin degradación.
• Cubierta de PVC Resistente: La cubierta exterior de PVC protege el cable de la abrasión y el desgaste físico, asegurando una larga vida útil incluso en condiciones exigentes.

Beneficios para el Profesional

El uso del Cordial CVM 08-37 UHD-FLEX se traduce en una total confianza durante las producciones y en las instalaciones permanentes. Su capacidad para transportar señales 3G-SDI a distancias medias con una calidad excepcional simplifica los flujos de trabajo, eliminando la necesidad de amplificadores de señal en muchas situaciones. La flexibilidad del cable reduce el tiempo de instalación y el riesgo de daños por torsión, mientras que su robusto blindaje proporciona tranquilidad en entornos eléctricamente ruidosos como conciertos, eventos en directo o platós de televisión.

Casos de Uso

Este cable es la elección perfecta para una amplia variedad de aplicaciones profesionales, entre las que se incluyen:

• Instalaciones fijas en estudios de televisión, postproducción y salas de control.
• Cableado interno de racks de equipos y patcheras de vídeo.
• Unidades móviles (OB Vans) para retransmisiones deportivas y de noticias.
• Producciones en directo, conciertos, conferencias y eventos corporativos.
• Conexión de cámaras, mezcladores de vídeo, monitores, grabadores y cualquier equipo con interfaz SDI.

Preguntas Frecuentes

¿Este cable es adecuado para transmitir vídeo 4K a 60 fps (12G-SDI)?

Este cable está optimizado principalmente para señales de hasta 3G-SDI y 6G-SDI, siendo perfecto para resoluciones 1080p y 4K a 30 fps. Aunque puede transportar señales de mayor ancho de banda en distancias muy cortas, para tiradas largas de 12G-SDI se recomienda un cable con especificaciones superiores.

¿Cuál es la impedancia característica de este cable?

La impedancia nominal es de 75 Ohmios, que es el estándar requerido para la transmisión de señales de vídeo profesional para garantizar la máxima integridad de la señal.

¿Puedo usarlo para señales de vídeo analógico o de definición estándar (SD-SDI)?

Sí, el cable es totalmente retrocompatible y funcionará perfectamente con señales de vídeo de menor ancho de banda como SD-SDI, HD-SDI y vídeo compuesto analógico.

¿Su construcción multifilar afecta a la distancia de transmisión en comparación con un conductor sólido?

Aunque los conductores sólidos suelen tener una atenuación ligeramente menor, la construcción de alta calidad y el aislamiento de PE Celular de este cable minimizan esta diferencia. El gran beneficio de su diseño multifilar es una flexibilidad muy superior, crucial para aplicaciones móviles y para evitar la fatiga del material en instalaciones complejas.

Descripción para Proyectos

Cable de vídeo coaxial con impedancia de 75 Ohmios, optimizado para señales UHD. Está compuesto por un conductor central multifilar de cobre desnudo (7 x 0.30 mm, AWG 22) con un área de sección de 0.38 mm². El aislamiento dieléctrico es de Polietileno Celular (PE). Incorpora un doble blindaje de trenza de cobre estañado con una cobertura superior al 90% en cada capa. La cubierta exterior es de PVC, resultando en un diámetro total de 5.9 mm. Presenta una capacitancia de 55 pF/m. La resistencia del conductor interno es de 39 Ohm/km y la del blindaje es de 9 Ohm/km.
