KORG NTS-2 - Kit osciloscopio multifunción para sintetizadores (4 canales, generador dual, analizador FFT y afinador)

KORG NTS-2 - Kit osciloscopio multifunción para sintetizadores (4 canales, generador dual, analizador FFT y afinador)

El KORG NTS-2 (Nu:Tekt) es un osciloscopio portátil de 4 canales diseñado para creadores de música electrónica y síntesis modular. En un formato de bolsillo que tú mismo montas, integra osciloscopio, analizador de espectro/FFT, afinador de alta precisión y un generador de formas de onda dual con salidas dedicadas. Gracias a sus entradas estéreo dobles (4 señales simultáneas) con manejo de CV y audio hasta ±10 V y a las salidas mono dobles (hasta ±5 V), el NTS-2 es la herramienta ideal para calibrar VCOs, visualizar LFOs y envolventes, verificar rutas de señal o inyectar tonos/LFO auxiliares en tu sistema. Incluye puertos THRU/OUT estéreo que permiten dejarlo cableado en el set sin interrumpir la señal, incluso estando apagado.

Su pantalla LCD RGB de 2,8" ofrece lectura clara y modos dedicados para cada tarea. El kit se ensambla sin necesidad de soldar y se alimenta por USB-C o 2 pilas AAA, para máxima flexibilidad en estudio y directo. Compacto, preciso y fácil de usar, el NTS-2 aporta medición fiable y utilidades esenciales a cualquier configuración de sintetizadores.

Características principales

• Osciloscopio de 4 canales (dos entradas estéreo) con escalas de 10 mV/div a 10 V/div, tiempo de 50 µs/div a 1 s/div y disparo Auto/borde ascendente/descendente.
• Generador de formas dual con dos salidas mono independientes (hasta ±5 V): seno, cuadrada, triángulo, sierra, pulso (duty variable), noise, LFO y envolvente, con ajuste de fase/frecuencia.
• Analizador de espectro/FFT (0 Hz–20 kHz) con selección de canal y control de escala.
• Afinador preciso con modos “aguja” y “VU”, referencia ajustable A4=410–480 Hz, rango de detección aprox. 20,60 Hz–6.272 Hz y exactitud de ±0,1 cent.

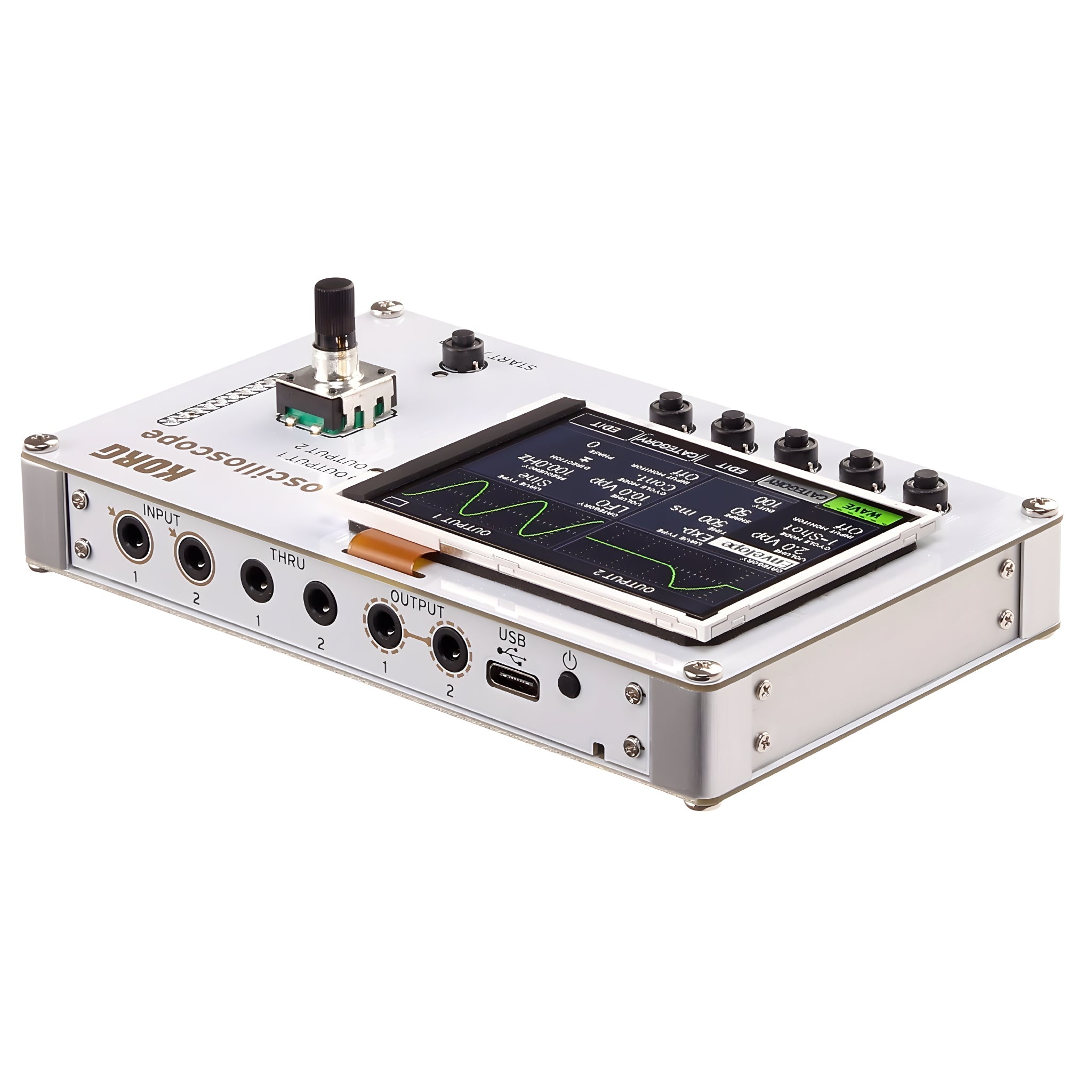

• Conectividad pensada para síntesis: 2× entradas estéreo (4 señales, ±10 V máx), 2× puertos THRU/OUT estéreo para dejarlo en la cadena, y 2× salidas mono (±5 V máx) del generador.

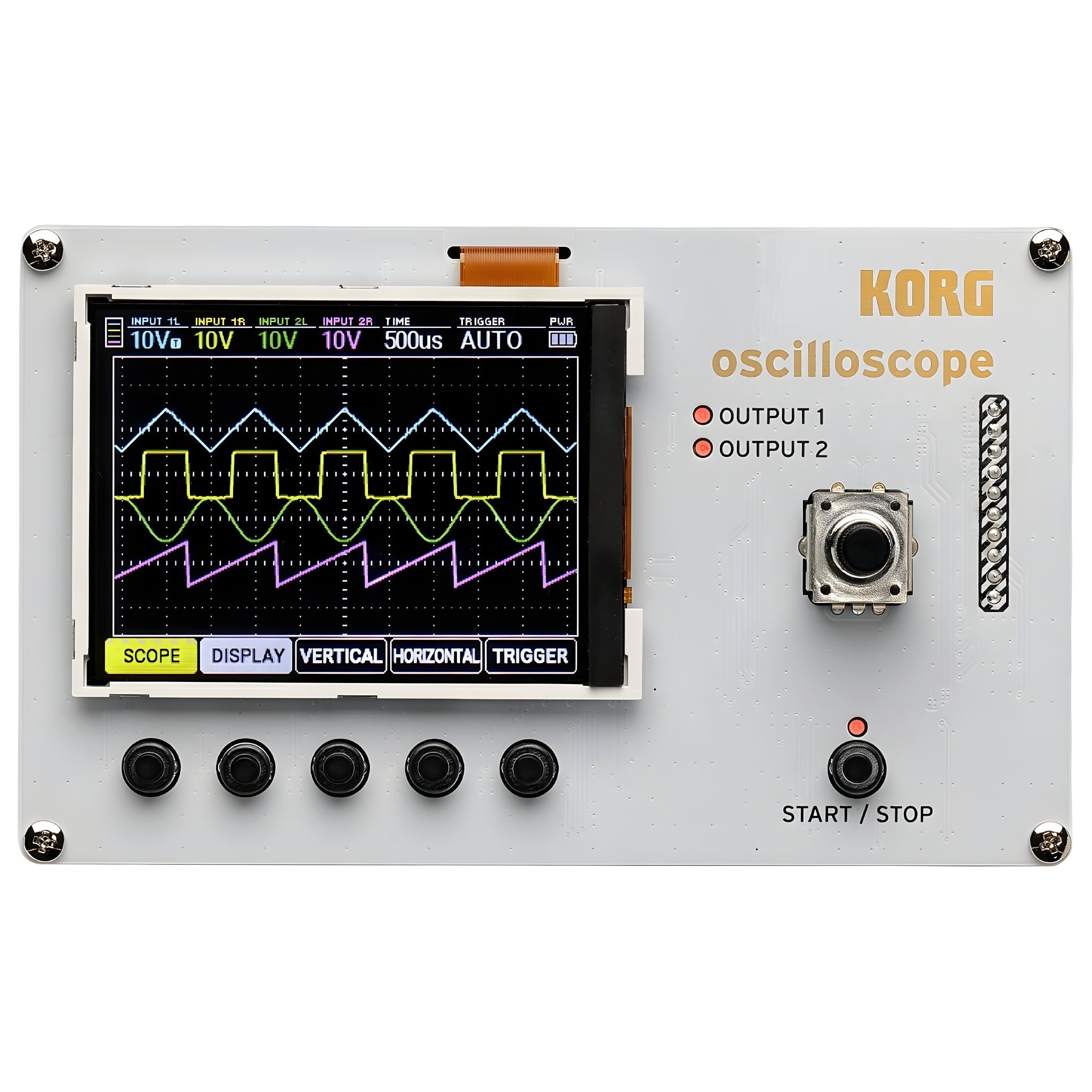

• Pantalla LCD RGB de 2,8" y controles directos para vertical, horizontal, trigger y selección de entradas.
• Alimentación dual: USB-C (5 V) o 2×AAA (≈ 2 h típ.).

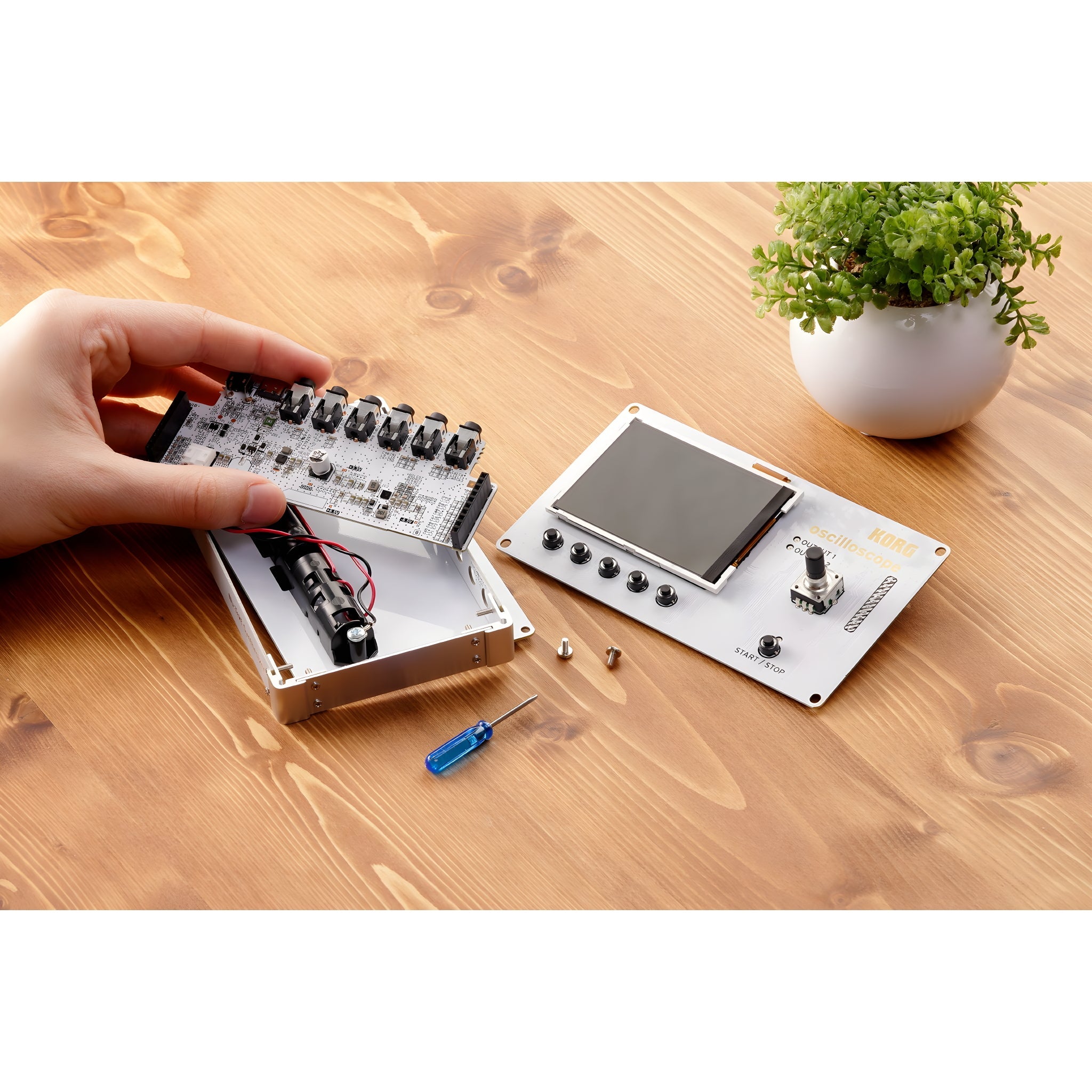

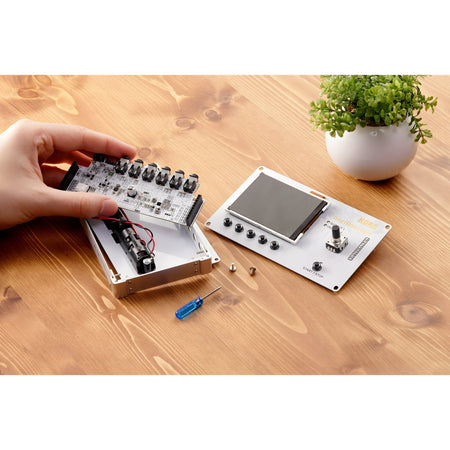

• Kit DIY compacto de fácil montaje sin soldadura; incluye cable USB y guías de montaje.

Beneficios del producto

• Diagnóstico rápido del flujo de señal: visualiza simultáneamente hasta cuatro formas de onda para comparar modulaciones, fases y niveles.
• Calibración y ajuste precisos: afina osciladores analógicos con tolerancias finas (±0,1 cent) y verifica respuestas de filtros/envolventes.
• Más creatividad: usa el generador dual como LFOs u osciladores de prueba auxiliares (hasta ±5 V) para modular o testear patches.
• Integración sin interrupciones: los puertos THRU/OUT permiten dejar el NTS-2 cableado sin romper la ruta de señal, incluso apagado.
• Portabilidad real: batería o USB-C, formato de bolsillo y chasis ligero para llevar de la mesa al directo.

Casos de uso

• Modular/semimodular: comprobar amplitudes de CV (±10 V), polaridades, clipping y desfasajes entre LFOs/clock.
• Estudio: alinear niveles entre máquinas, inspeccionar contenido armónico con FFT, generar tonos de calibración.
• Formación: visualizar en tiempo real cómo afectan filtros, envolventes y modulaciones a la forma de onda.

Preguntas frecuentes

• ¿Necesito soldar para montarlo? No. El montaje es rápido y sin soldadura.
• ¿Puedo dejarlo conectado siempre? Sí. Sus puertos THRU/OUT permiten mantener el flujo de señal incluso con el NTS-2 apagado.
• ¿Sirven las salidas como LFOs/tonos de prueba? Sí. El generador dual entrega hasta ±5 V por salida con múltiples formas.
• ¿Qué alimentación admite? USB-C 5 V o 2× pilas AAA (autonomía típica ≈ 2 h).

Descripción para proyectos

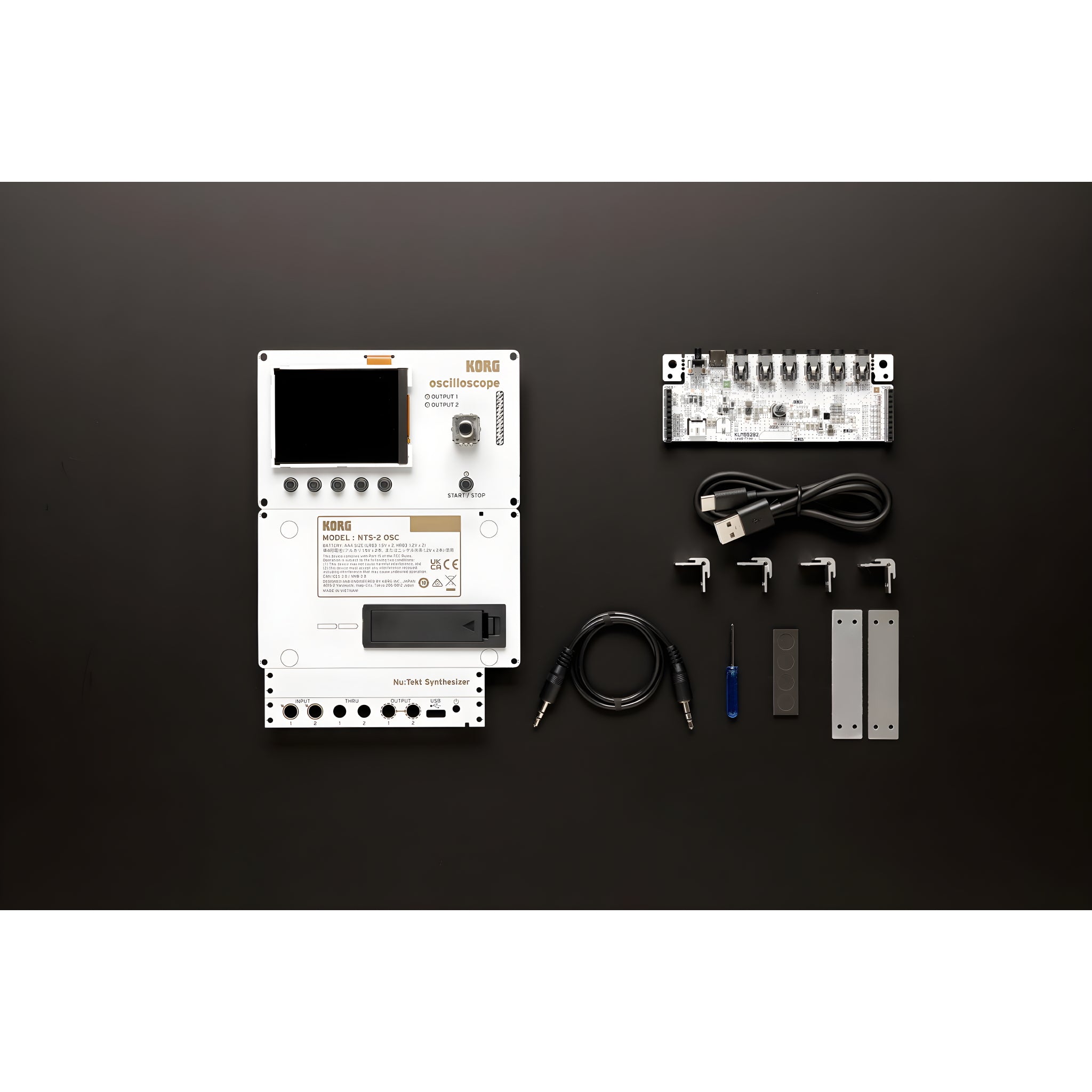

Kit osciloscopio KORG NTS-2 Nu:Tekt. Osciloscopio de 4 canales (2× entradas TRS 3,5 mm), ±10 V máx; escalas: 10 mV/div–10 V/div y 50 µs/div–1 s/div; disparo Auto/Single (borde ↑/↓). Generador dual con 2× salidas TS 3,5 mm (±5 V máx); formas: seno, cuadrada, triángulo, sierra, pulso (duty), noise, LFO, envolvente. Analizador FFT 0–20 kHz. Afinador con A4=410–480 Hz, exactitud ±0,1 cent, modos aguja/VU. Pantalla LCD RGB 2,8". Puertos THRU/OUT estéreo dobles. Alimentación: USB-C (5 V, 500 mA máx) o 2×AAA (consumo <400 mA). Dimensiones: 12,9 × 7,8 × 3,9 cm; peso: 130 g. Incluye cable USB y manual/guía de montaje.
